首页 > 电容展示 > 吸收电容 轴向 CP线
吸收电容 轴向 CP线

广泛应用于变频器、变流器、不间断电源、工业驱动器。可承受高纹波电流,损耗小,内部温升低,可靠性高,使用寿命长,无极性。


技术参数
执行标准 《IEC 61071-2007》《UL94V-0》
额定电压 250VDC-850VDC
容量范围 0.22μF-50μF
容量偏差 ±5%、±10%
损耗角正切值 tgδ≤0.0005(1KHz,25°C)
极间耐压 1.5Un/10s 25°C
极壳耐压 3KVAC 60S 50Hz 25°C
运行温度 -40°C-+85°C
时间常数 30000s 30GΩ 1min 100VDC 25°C
预期寿命 100000H Un Ths ≤70°C
过电压 1.1Urms:30%,1.15Urms:30min/day,1.2Urms:5min/day
1.3Urms:1min/day,1.5Urms:100ms ≤1000times

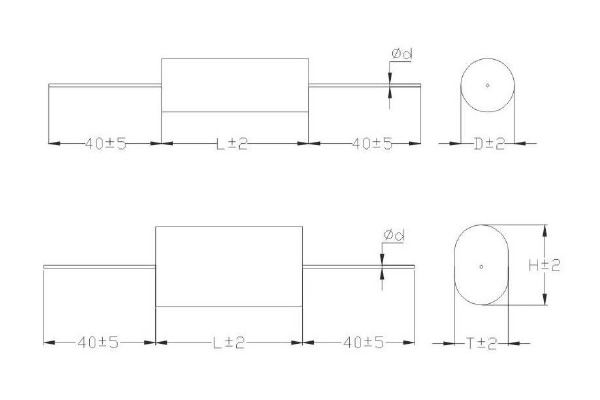

常用规格 单位:mm
容量
(μF)
L D T H d dv/dt
(V/μs)
Ipeak
(A)
Irmsmax
(A)
ESR1kHz
(mΩ)
Un=250VDC Upk=400VDC Urms=160VAC
2 32 11.8 7.7 14.1 0.8 40 80 5 17.2
6.8 32 20.1 15.2 23.2 1 40 272 9 5.5
10 44 24 19 27 1 40 400 9 3.9
30 44 33.3 26.7 37.9 1.2 25 750 12 2.7
33 57 28.7 22.2 33.4 1.2 15 495 12 4.4
50 57 35.1 28.4 39.6 1.2 15 750 12 3.1
Un=330VDC Upk=500VDC Urms=200VAC
1.5 32 12.6 8.5 14.9 0.8 45 68 6 18.2
5 32 21.4 16.5 24.5 1 45 225 9 5.9
6.8 44 20.5 15.6 23.6 1 30 204 9 8
15 44 29.7 23.1 34.3 1.2 30 450 12 4
20 57 28.1 21.5 32.7 1.2 20 400 12 5.6
40 57 39.1 32.4 43.6 1.2 20 800 12 3.1
Un=400VDC Upk=600VDC Urms=250VAC
0.68 32 10.7 6.6 13 0.8 55 37 5.5 32.2
4 32 22.9 18 26 1 55 220 9 6.1
4.7 44 20.5 15.6 23.6 1 40 188 9 9.5
10 44 29.2 22.6 33.8 1.2 40 400 12 4.8
15 57 29.2 22.6 33.8 1.2 25 375 12 6.1
25 57 37.2 30.5 41.7 1.2 25 625 12 3.9
Un=600VDC Upk=800VDC Urms=330VAC
0.5 32 11.7 7.6 14 0.8 75 35 5 34.5
2.2 32 17.7 18.7 25.1 1 75 165 9 8.1
2.5 44 18.8 14 21.5 1 55 138 9 13.1
4 44 23.3 18.5 26 1 55 220 12 9.6
4.7 57 22.3 17.3 25.3 1.2 40 188 11 7.3
15 57 38.5 31.8 43 1.2 40 600 12 5.8
Un=750VDC Upk=1000VDC Urms=400VAC
0.2 32 10.5 6.4 12.8 0.8 105 23 4 56.2
1 32 19.6 14.7 22.7 1 70 105 9 13.6
1.2 44 17.8 12.9 20.9 1 70 84 9 21.1
4 44 30.8 24.3 35.5 1.2 70 280 12 6.9
4.7 57 27.5 21 32.2 1.2 45 212 12 11.1
10 57 39.4 32.6 43.8 1.2 45 450 12 5.6
Un=850VDC Upk=1200VDC Urms=450VAC
0.3 32 14.3 10.2 16.6 0.8 200 66 7 32.2
1 32 23.2 18.3 26.3 1.2 200 200 12 11.5
1.5 44 23.2 18.3 26.3 1.2 110 165 12 14.3
2.5 44 29.5 22.9 34.1 1.2 110 275 12 8.9
2.5 57 24.4 19.4 27.4 1.2 55 138 12 16.9
3 57 26.5 21.6 29.6 1.2 55 165 12 14.2

注:如有特殊规格可按客户要求定制。
