EST储能电容器

广泛应用于储能焊机,脉冲发生器,充磁机,激光电源,医疗器械。可承受高电压反峰率,可承受高峰值电流,充放电速度快,使用寿命长,无极性介质。

技术参数 |
执行标准 | 《IEC 61071-2007》《JB/T 8168-1999》 |
额定电压 | 500VDC-2500VDC |
容量范围 | 500μF-2000μF |
容量偏差 | ±5%、±10% |
损耗角正切值 | tgδ≤0.0002(100Hz,25°C) |
极间耐压 | 1.5Un/10s 25°C |
极壳耐压 | 3KVAC 2s 50/60Hz 25°C |
运行温度 | -25°C-+40°C |
时间常数 | ≥20000S Un 25°C |
预期寿命 | 充放电次数≥20000000次 |
海拔高度 | ≤1000m |

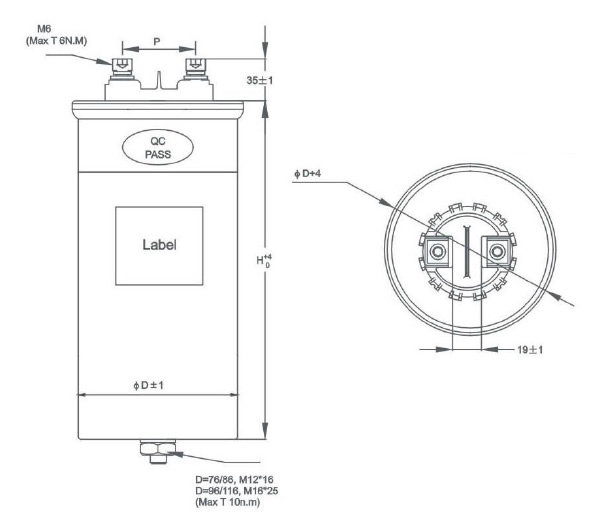

常用规格 | 单位:mm |
容量 (μF) |
电压 (VDC) |
D | H | P |
500 | 500 | 65 | 230 | 38 |
1000 | 500 | 86 | 175 | 38 |
1000 | 1100 | 96 | 230 | 38 |
2000 | 1100 | 136 | 285 | 38 |
500 | 1500 | 106 | 290 | 38 |
200 | 2500 | 106 | 310 | 38 |

注:如有特殊规格可按客户要求定制。
