铝壳三相交流滤波电容器

广泛应用于大功率变频器中作高频交流滤波,风电变流器、光伏逆变器中作高频交流滤波,UPS中作高频交流滤波。可承受高有效值电流,可承受高频工作环境,可靠性高,使用寿命长,无极性介质。



技术参数
执行标准 《IEC 61071-1991》《UL810》
额定电压 400VAC-850VAC
容量范围 3*17μF-3*200μF
容量偏差 ±5%、±10%
损耗角正切值 tgδ≤0.0002(100Hz,25°C)
极间耐压 1.25Un(AC)/10s 25°C 或 1.75Un(DC)/10s 25°C
极壳耐压 3KVAC 2s 50/60Hz 25°C
运行温度 -40°C-+70°C
海拔高度 ≤2000m
预期寿命 100000H Un Ths ≤70°C
过电压 1.1Un:30%,1.15Un:30min/day
1.2Un:5min/day,1.3Un:1min/day
安全认证 UL

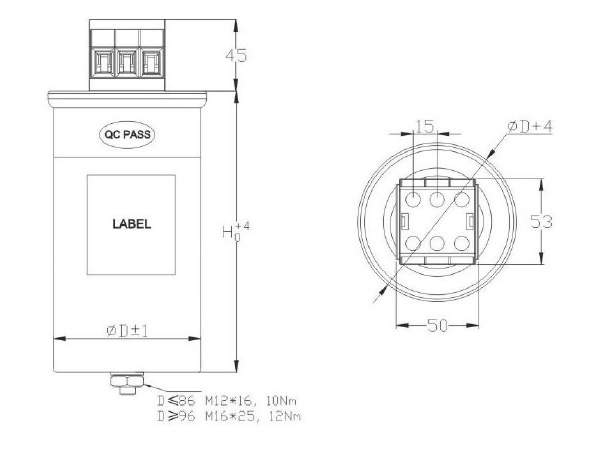

常用规格 单位:mm
容量
(μF)
D H ESR
(mΩ)
Ipeak
(A)
Imax
(A)
Rth
(°C/W)
Urms=400V
3*17 65 150 3*1.25 450 20 6.89
3*30 65 175 3*1.39 890 25 6.25
3*50 76 205 3*1.35 1167 33 4.85
3*66 76 240 3*1.45 1336 40 3.79
3*166.7 116 240 3*0.69 1458 54 3.1
3*200 136 240 3*0.45 2657 58 2.86
Urms=450V
3*50 86 205 3*1.35 802 30 4.36
3*80 86 285 3*1.89 1467 46 3.69
3*100 116 210 3*1.5 2040 56 3.8
3*135 116 240 3*1.6 2680 58 3.1
3*150 136 205 3*2.5 3060 67 3.2
3*200 136 240 3*2 3730 60 3.46
Urms=530V
3*50 86 240 3*1.75 916 32 3.64
3*66 96 240 3*1.36 1547 44 3.32
3*77 106 240 3*1.6 1685 48 3.21
3*100 116 240 3*1.87 2000 65 4.2
Urms=690VAC
3*25 86 240 3*2.22 697 29 3.54
3*33.4 96 240 3*1.81 837 36 3.21
3*55.7 116 240 3*1.24 1395 44 3.04
3*75 136 240 3*1.31 2100 53 2.87
Urms=850VAC
3*25 96 240 3*1.95 679 30 3.25
3*31 106 240 3*1.57 906 36 2.98
3*55.7 136 240 3*0.9 1721 49 2.56
Urms=1200VAC
3*12 116 245 3*3.5 1300 56 3.6
3*20 136 245 3*4 3300 56 2.29

注:如有特殊规格可按客户要求定制。
