DC-LINK积木式直流支撑电容器
广泛应用于大功率变频器，风电变流器、光伏逆变器，UPS/SVG/APF。低容量、大电流需求的场合替代铝电解电容器。黑色阳极化铝外壳，散热系数高于普通银白色铝外壳，在普通圆柱形铝外壳的基础上增加散热片设计，扩大散热面积，产品在大电流运行的情况下，依然有良好的散热性能。外壳带有卡槽，便于相互扣合组装获得更大容量，可替代市场上现有方形大容量产品。
| 技术参数 |
| 执行标准 | 《IEC 61071-2007》《GB17702-2013》《UL94V-0》 |
| 额定电压 | 600VDC-2000VDC |
| 容量范围 | 160μF-4000μF |
| 容量偏差 | ±5%、±10% |
| 损耗角正切值 | tgδ≤0.0002(100Hz，25°C) |
| 极间耐压 | 1.5Un/10s 25°C |
| 极壳耐压 | Un≤1500VDC：3000VAC/10s 50Hz 25°C Un＞1500VDC：(2Un+1000)VAC/10s 50Hz 25°C |
| 运行温度 | -40°C-+85°C |
| 海拔高度 | ≤2000m |
| 预期寿命 | 100000H Un Ths ≤70°C |
| 过电压 | 1.1Un：30%，1.15Un：30min/day 1.2Un：5min/day，1.3Un:1min/day |
| 安全认证 | UL、TUV |

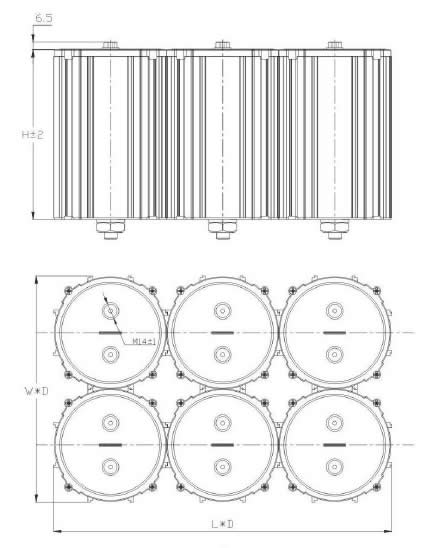

| 外观尺寸 | 单位：mm |
| D | P | M | T | S | T | 引出端 |
| 86 | 32 | M6*10 | 6Nm | M12*16 | 10Nm | 母端 |
| 128 | 50 | M6*10 | 6Nm | M16*25 | 12Nm | 母端 |
| 86 | 32 | M8*20 | 8Nm | M12*16 | 10Nm | 公端 |
| 128 | 50 | M10*20 | 10Nm | M16*25 | 12Nm | 公端 |
注意事项：
安装时要求使用工厂配套的螺母、垫片。螺母拧进产品底部螺杆不顺畅、有卡死滑丝等情况时，停止操作并要求螺母退出来，作更换处理。
| 常用规格 | 单位：mm |
| 容量 (μF) |
D | H | ESR (mΩ) |
Irms 10KHz 40°C (A) |
Irms 10KHz 55°C (A) |
Irms 10KHz 70°C (A) |
Rth 10KHz (°C/W) |
| Un=600VDC | |||||||
| 500 | 86 | 83 | 1.69 | 52 | 38 | 18 | 6.03 |
| 620 | 86 | 98 | 1.08 | 70 | 44 | 20 | 4.73 |
| 900 | 86 | 123 | 1.13 | 76 | 48 | 21 | 3.76 |
| 950 | 86 | 138 | 0.99 | 70 | 44 | 20 | 5.18 |
| 1300 | 86 | 178 | 1.08 | 76 | 48 | 22 | 4 |
| 1700 | 86 | 228 | 1.13 | 84 | 52 | 23 | 3.1 |
| 2900 | 128 | 178 | 0.46 | 123 | 75 | 35 | 3.43 |
| 4000 | 128 | 228 | 0.48 | 135 | 81 | 38 | 2.63 |
| Un=900VDC | |||||||
| 220 | 86 | 73 | 1.78 | 40 | 27 | 15 | 9.58 |
| 350 | 86 | 98 | 1.44 | 60 | 38 | 17 | 4.73 |
| 480 | 86 | 123 | 1.51 | 66 | 42 | 18 | 3.76 |
| 500 | 86 | 138 | 1.33 | 60 | 38 | 17 | 5.12 |
| 700 | 86 | 178 | 1.43 | 66 | 42 | 19 | 4 |
| 960 | 86 | 228 | 1.5 | 73 | 46 | 20 | 3.09 |
| 1650 | 128 | 178 | 0.61 | 107 | 66 | 30 | 3.41 |
| 2250 | 128 | 228 | 0.64 | 117 | 70 | 32 | 2.63 |
| Un=1100VDC | |||||||
| 200 | 86 | 83 | 3 | 42 | 24 | 11 | 6.01 |
| 230 | 86 | 98 | 1.76 | 55 | 35 | 16 | 4.69 |
| 310 | 86 | 123 | 1.87 | 59 | 37 | 17 | 3.75 |
| 420 | 86 | 138 | 1.62 | 62 | 38 | 19 | 3.34 |
| 500 | 86 | 178 | 1.75 | 60 | 38 | 17 | 3.96 |
| 620 | 86 | 228 | 1.87 | 65 | 41 | 18 | 3.08 |
| 850 | 128 | 136 | 1.75 | 60 | 43 | 15 | 4.52 |
| 1050 | 128 | 178 | 1.5 | 76 | 54 | 20 | 3.42 |
| 1200 | 128 | 198 | 1.04 | 95 | 65 | 25 | 3.05 |
| 1450 | 128 | 228 | 0.8 | 105 | 63 | 28 | 2.62 |
| Un=1300VDC | |||||||
| 160 | 86 | 98 | 2.11 | 50 | 32 | 14 | 4.68 |
| 210 | 86 | 123 | 2.31 | 52 | 33 | 15 | 3.78 |
| 220 | 86 | 138 | 2.02 | 48 | 31 | 14 | 5.23 |
| 330 | 86 | 178 | 2.1 | 54 | 35 | 16 | 3.95 |
| 470 | 86 | 228 | 2.3 | 58 | 37 | 17 | 3.11 |
| 730 | 128 | 178 | 0.92 | 86 | 54 | 25 | 3.41 |
| 1000 | 128 | 228 | 0.96 | 95 | 57 | 25 | 2.63 |
| Un=2200VDC | |||||||
| 160 | 86 | 228 | 3.74 | 46 | 27 | 13 | 3.08 |
| 360 | 128 | 228 | 1.61 | 74 | 44 | 21 | 2.63 |
| 500 | 128 | 283 | 0.75 | 97 | 83 | 30 | 2.9 |
| 625 | 128 | 343 | 1.05 | 100 | 70 | 35 | 2.8 |
注：如有特殊规格可按客户要求定制。
