DC-LINK箱式大容量直流支撑电容器
广泛应用于静态无功发生器SVG，柔性直流输电，风电变流器，大功率逆变焊机。可承受高有效值电流，可承受高峰值电流，自感低，可靠性高，使用寿命长，无极性介质。
| 技术参数 |
| 执行标准 | 《IEC 61071-2007》《GB17702-2013》《UL94V-0》 |
| 额定电压 | 600VDC-5000VDC |
| 容量范围 | 100μF-10000μF |
| 容量偏差 | ±5%、±10% |
| 损耗角正切值 | tgδ≤0.0002(100Hz，25°C) |
| 极间耐压 | 1.5Un/10s 25°C |
| 极壳耐压 | Un≤1500VDC：3000VAC/10s 50Hz 25°C Un＞1500VDC：(2Un+1000)VAC/10s 50Hz 25°C |
| 运行温度 | -40°C-+85°C |
| 海拔高度 | ≤2000m |
| 预期寿命 | 100000H Un Ths ≤70°C |
| 过电压 | 1.1Un：30%，1.15Un：30min/day 1.2Un：5min/day，1.3Un:1min/day |

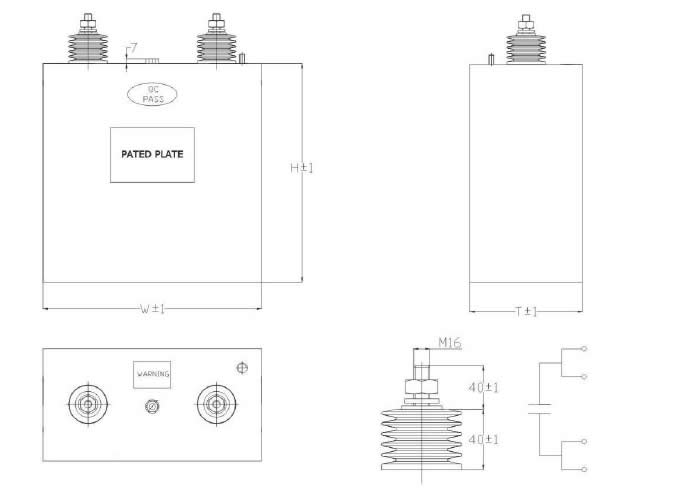

| 常用规格 | 单位：mm |
| 电压 (VDC) |
容量 (μF) |
W | T | H | ESR (mΩ) |
Imax (A) |
Rth (°C/W) |
端子 (个) |
| 800 | 2500 | 200 | 130 | 220 | 0.25 | 200 | 0.67 | 2 |
| 1200 | 60 | 180 | 125 | 80 | 0.4 | 90 | 2.1 | 2 |
| 1200 | 4000 | 350 | 125 | 260 | 1 | 350 | 0.23 | 8 |
| 1250 | 420 | 200 | 130 | 85 | 0.6 | 250 | 1 | 2 |
| 1250 | 500 | 175 | 155 | 95 | 0.6 | 200 | 1 | 2 |
| 2000 | 320 | 250 | 130 | 130 | 3 | 65 | 1.18 | 2 |
| 2200 | 750 | 250 | 75 | 455 | 0.4 | 100 | 3.2 | 2 |
| 2200 | 1000 | 250 | 90 | 455 | 0.36 | 130 | 2.9 | 2 |
| 2200 | 1600 | 250 | 175 | 455 | 0.32 | 200 | 2.7 | 4 |
| 2200 | 2000 | 250 | 200 | 455 | 0.29 | 220 | 2.1 | 2 |
| 2200 | 2500 | 370 | 300 | 300 | 0.2 | 340 | 0.42 | 6 |
| 2200 | 4500 | 370 | 300 | 380 | 0.12 | 550 | 0.42 | 6 |
| 2200 | 6000 | 530 | 230 | 450 | 0.12 | 540 | 0.65 | 4 |
| 2200 | 6800 | 350 | 240 | 570 | 0.2 | 900 | 0.12 | 8 |
| 2200 | 8200 | 580 | 503 | 255 | 0.35 | 700 | 0.17 | 10 |
| 2200 | 10000 | 588 | 270 | 570 | 0.08 | 700 | 0.17 | 8 |
| 2800 | 2000 | 400 | 170 | 520 | 0.7 | 150 | 0.5 | 3 |
| 2800 | 9000 | 635 | 175 | 1085 | 0.1 | 700 | 0.23 | 8 |
| 3100 | 11000 | 700 | 265 | 1060 | 0.1 | 750 | 0.28 | 8 |
| 3300 | 2000 | 710 | 230 | 340 | 0.39 | 265 | 0.25 | 4 |
| 3500 | 1200 | 340 | 180 | 460 | 0.25 | 350 | 0.67 | 2 |
| 4400 | 2500 | 590 | 275 | 765 | 0.4 | 100 | 2.4 | 4 |
| 4400 | 8000 | 646 | 540 | 1000 | 0.09 | 0.13 | 0.13 | 8 |
| 5600 | 500 | 360 | 150 | 450 | 0.7 | 200 | 0.75 | 2 |
| 6000 | 120 | 250 | 175 | 285 | 1.5 | 50 | 3.5 | 4 |
注：如有特殊规格可按客户要求定制。
