MKPH-SC 轴向吸收电容器 圆形

采用金属化聚丙烯薄膜进行无感式卷绕,特殊喷金工艺,迈拉胶带封装,阻燃环氧树脂灌封,镀锡铜线、铜插片或软线引出。具有优秀的高频纹波吸收能力,高dv/dt,频率特性好,杂散电感小。产品广泛应用于逆变器、变频器各类逆变系统开关模块(IGBT)中作吸收保护、尖峰电压钳位等场合。


技术参数
引用标准 GB/T 17702、IEC 61071
额定电压 630VDC~3000VDC
容量范围 0.22μF-3μF
容量偏差 ±5%、±10%
损耗角正切值 tgδ≤0.0008(10KHz 20°C)
气候类型 40/85/21、40/105/21
极间耐压 1.5~1.75Un/60s
浪涌耐压 2Un (t<100ms)
绝缘电阻 Cn≤0.33μF:R≥15000MΩ
Cn>0.33μF:Rc≥10000s
耐电流冲击能力 dv/dt>200v/μs
预期寿命 100000h(ths≤85°C)
注:海拔使用高度超过4000m,应该考虑海拔对冷却和绝缘的影响。

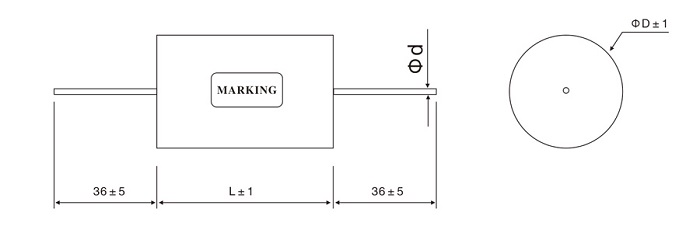

常用规格 单位:mm
电压
(VDC)
容量
(μF)
D L ESR
(mΩ)
ESL
(nH)
dv/dt
(V/μs)
Ipk
(A)
Imax
(A)
Wt
(g)
1200 0.22 21 27 14.5 10 200 44 15 9
0.33 35 27 12.1 10 200 66 25 26
0.47 30 27 10.2 10 200 94 20 19
0.68 36 27 5.9 10 200 136 25 27
1 33 37 4 15 200 200 23 32
1.5 40 37 2.7 15 200 300 25 46
2 33 57 2.4 20 500 1000 25 49
202 35 57 2.2 20 500 1100 25 55
3 37 57 1.6 20 500 1500 25 61
1600 0.22 30 27 21.7 10 200 44 25 19
0.33 36 27 14.5 10 200 66 25 27
0.47 36 27 10.2 10 200 94 25 27
0.68 36 27 7 10 200 136 25 27
1 33 37 4.8 15 200 200 25 32
1.5 40 37 3.2 15 200 300 25 46
2 33 57 2.4 20 500 1000 25 49
2.2 35 57 2.2 20 500 1100 25 55
3 42 57 1.6 20 500 1500 25 79
2000 0.22 21 37 21.7 15 200 44 15 123
0.33 25 37 14.5 15 200 66 18 160
0.47 29 37 10.2 15 200 94 20 218
0.68 34 37 7 15 200 136 25 227
1 41 37 4.8 15 200 200 25 305
1.5 50 37 3.2 15 200 300 25 369
2 41 57 2.4 20 500 1000 25 402
2.2 43 57 2.2 20 500 1100 25 257

注:以上参数仅做参考,以实际图纸为准。
