MKPH-SB 轴向吸收电容器 扁形

采用金属化聚丙烯薄膜进行无感式卷绕,特殊喷金工艺,迈拉胶带封装,阻燃环氧树脂灌封,镀锡铜线或软线引出。具有优秀的高频纹波吸收能力,高dv/dt,频率特性好,杂散电感小。产品广泛应用于逆变器、变频器各类逆变系统开关模块(IGBT)中作吸收保护、尖峰电压钳位等场合。


技术参数
引用标准 GB/T 17702、IEC 61071
额定电压 630VDC~3000VDC
容量范围 0.01μF-6.8μF
容量偏差 ±5%、±10%
损耗角正切值 tgδ≤0.0008(10KHz 20°C)
气候类型 40/85/21
极间耐压 1.5~1.75Un/60s
浪涌耐压 2Un (t<100ms)
绝缘电阻 Cn≤0.33μF:R≥15000MΩ
Cn>0.33μF:Rc≥10000s
耐电流冲击能力 dv/dt>200v/μs
预期寿命 100000h(ths≤85°C)
注:海拔使用高度超过4000m,应该考虑海拔对冷却和绝缘的影响。

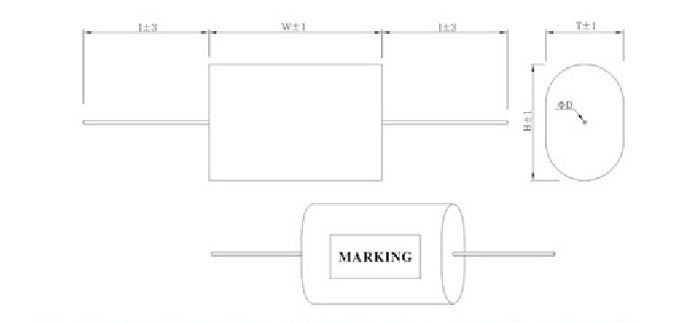

常用规格 单位:mm
电压
(VDC)
容量
(μF)
L T H d ESR
(mΩ)
Ls
(nH)
dv/dt
(V/μs)
Ipk
(A)
Irms
(A)
630 0.15 27 15 8.8 0.8 15.9 13 1500 225 11
0.22 27 15.3 9.1 0.8 10.9 13 1500 330 11
0.33 27 16.7 10.4 0.8 7.2 13 1500 495 12
0.47 27 19.3 13 1 8.5 13 1200 564 14
0.68 37 19.5 13.2 1 5.9 15 1200 816 14
0.82 37 21.9 14 1 4.9 15 1200 984 16
1 37 23.7 15.9 1 8 15 1000 1000 17
1.5 37 28.9 19.5 1.2 5.3 15 800 1200 21
2 37 29.9 20.5 1.2 4 18 800 1600 22
2.2 37 31.1 21.7 1.2 3.6 18 500 1100 23
2.5 37 34.5 21.9 1.2 3.2 18 500 1250 23
3 37 37.1 24.5 1.2 2.7 18 400 1200 23
3.3 44 34.8 22.3 1.2 2.4 20 400 1320 23
4 44 37.7 25.1 1.2 2 20 400 1600 23
4.7 57 33.9 21.4 1.2 1.7 25 400 1880 23
5 57 34.8 22.2 1.2 1.6 25 400 2000 23
6.8 57 39.5 26.9 1.2 1.2 25 400 2720 23
8.2 57 42.7 30.2 1.2 1 25 400 3280 23
9 57 44.5 31.9 1.2 0.9 25 400 3600 23
800 0.1 27 11.6 5.3 0.8 23.9 13 1500 150 8
0.15 27 13.3 7 0.8 15.9 13 1500 225 9
0.22 27 15.3 9.1  0.8 10.9 13 1500 330 11
0.33 27 18 11.7 1 12.1 13 1200 396 13
0.47 27 21.7 13.8 1 8.5 13 1200 564 16
0.68 27 25.3 17.4 1 5.9 13 1000 680 19
0.75 27 26.3 18.5 1 5.3 13 1000 750 20
1 37 26.5 17.1 1 8 15 800 800 19
1.5 37 28.7 19.3 1.2 5.3 18 800 1200 21
2 37 34 21.4 1.2 4 18 600 1200 23
2.2 37 35.3 22.8 1.2 3.6 18 600 1320 23
2.5 44 33.6 21.1 1.2 3.2 20 500 1250 23
3 44 36.2 23.6 1.2 2.7 20 500 1500 23
3.3 57 31.8 19.2 1.2 2.4 25 500 1650 23
4 57 34.3 21.8 1.2 2 25 400 1600 23
4.7 57 36.7 24.1 1.2 1.7 25 400 1880 23
5 57 37.6 25 1.2 1.6 25 400 2000 23
6.8 57 42.8 30.2 1.2 1.2 25 400 2720 23
1000 0.068 27 15.4 9.1 0.8 23.4 13 1500 102 11
0.1 27 16.5 10.2 0.8 15.9 13 1500 150 12
0.15 27 17.7 11.4 0.8 15.9 13 1500 225 13
0.22 27 17.5 11.2 1 10.9 13 1500 330 13
0.33 27 20.7 14.4 1 12.1 13 1200 396 15
0.47 37 21.5 13.7 1 8.5 15 1200 564 16
0.68 37 25.1 17.2 1 5.9 15 1200 816 19
1 37 29.6 21.7 1 8 15 1000 1000 22
1.5 37 32.2 24.4 1.2 5.3 18 1000 1500 23
2 37 38.9 26.4 1.2 4 18 800 1600 23
2.2 37 40.5 28 1.5 3.6 18 800 1760 23
2.5 57 32.5 19.9 1.2 3.2 25 800 2000 23
3 57 34.9 22.4 1.2 2.7 25 800 2400 23
3.3 57 36.3 23.7 1.2 2.4 25 800 2640 23
4 57 39.3 26.8 1.2 2 25 600 2400 23
4.7 57 41.2 29.5 1.2 1.7 25 600 2820 23
1200 0.047 30 16.3 10 0.8 33.9 13 1500 70.5 12
0.068 30 16.5 10.3 0.8 23.4 13 1500 102 12
0.1 30 17.9 11.6 0.8 15.9 13 1500 150 13
0.15 30 16.8 10.5 0.8 15.9 13 1500 225 12
0.22 30 19.6 13.4 1 10.9 13 1500 330 14
0.33 30 23.3 17.1 1 7.2 13 1500 495 18
0.47 32 23.4 17.1 1 8.5 15 1200 564 18
0.68 32 28.3 20.4 1 5.9 15 1200 816 21
1 37 30.5 22.7 1 8 20 1000 1000 23
1.2 37 33.8 24.4 1 6.6 20 1000 1200 23
1.5 37 37.3 27.9 1.2 5.3 20 800 1200 23
2 57 31.6 22.2 1.2 4 25 800 1600 23
2.2 57 32.9 23.5 1.2 3.6 25 500 1100 23
2.5 57 34.8 25.4 1.2 3.2 25 500 1250 23
3 57 37.7 28.3 1.2 2.7 25 500 1500 23
3.3 57 40.8 28.3 1.2 2.4 25 500 1650 23
4 57 44.3 31.8 1.2 2 25 500 2000 23
1600
1700
0.033 30 16.6 10.3 0.8 48.3 13 2000 66 12
0.047 30 19.2 12.9 0.8 33.9 13 2000 94 14
0.068 30 18.9 12.6 0.8 23.4 13 1500 102 14
0.1 30 16.5 10.2 1 15.9 13 1500 150 12
0.15 30 19.4 13.2 1 15.9 13 1500 225 14
0.22 30 22.9 16.6 1 18.1 13 1500 330 17
0.33 30 28.9 19.5 1.2 12.1 13 1200 396 21
0.47 37 26.5 17.1 1.2 8.5 18 1200 564 19
0.68 37 30.9 21.5 1.2 5.9 18 1200 816 23
1 237 36.5 27.1 1.2 8 18 1000 1000 23
1.2 37 41.1 28.5 1.2 6.6 18 1000 1200 23
1.5 37 45.2 32.7 1.2 5.3 18 1000 1500 23
2 57 38.5 25.9 1.2 4 25 800 1600 23
2.2 57 40 27.5 1.2 3.6 25 500 1100 23
2.5 57 42.3 29.7 1.2 3.2 25 500 1250 23
3 57 45.7 33.1 1.2 2.7 25 500 1500 23
2000 0.022 30 14.2 7.9 0.8 72.4 13 2000 44 10
0.033 30 16.6 10.3 0.8 48.3 13 2000 66 12
0.047 30 19.2 12.9 0.8 33.9 13 2000 94 14
0.068 30 16.5 10.3 0.8 23.4 13 2000 136 12
0.1 30 19.3 13.1 1 15.9 13 1500 150 14
0.15 30 23 16.7 1 15.9 13 1500 225 17
0.22 30 28.7 19.3 1 10.9 13 1500 330 21
0.33 37 27 17.6 1 12.1 18 1200 396 20
0.47 37 31.3 21.8 1 8.5 18 1200 564 23
0.68 37 36.7 27.2 1 5.9 18 1000 680 23
1 57 32.4 23 1 8 25 1000 1000 23
1.2 57 35.1 25.7 1.2 6.6 25 1000 1200 23
1.3 57 36.3 26.9 1.2 6.1 25 800 1040 23
1.5 57 38.7 29.3 1.2 5.3 25 800 1200 23
2 57 45.5 32.9 1.2 4 25 800 1600 23
2500 0.01 40 15 8.7 0.8 159.2 18 2000 20 11
0.015 40 17.6 11.3 0.8 106.2 18 2000 30 13
0.022 40 17.4 11.1 0.8 72.4 18 2000 44 13
0.033 40 20.6 14.3 0.8 48.3 18 2000 66 15
0.047 40 16.1 9.8 0.8 33.9 18 2000 94 12
0.068 40 18.7 12.4 1 23.4 18 1500 102 14
0.082 40 21.9 12.5 1 19.4 18 1500 123 15
0.1 40 23.6 14.2 1 15.9 18 1500 150 17
0.15 40 27.8 18.4 1 15.9 18 1200 180 20
0.22 40 32.6 23.2 1 10.9 18 1200 264 23
0.33 40 40.5 27.9 1.2 12.1 18 1200 396 23
0.47 40 47.1 34.6 1.2 8.5 18 1000 470 23
3000 0.015 40 17.6 11.3 0.8 106.2 18 2000 30 13
0.022 40 17.4 11.1 0.8 72.4 18 2000 44 13
0.033 40 19.3 13 0.8 48.3 18 2000 66 14
0.047 40 17.7 11.4 0.8 33.9 18 2000 94 13
0.068 40 20.6 14.3 1 23.4 18 2000 136 15
0.1 40 25.9 16.5 1 15.9 18 1500 150 19
0.15 40 30.6 21.2 1 26.5 18 1500 225 23
0.22 40 36.1 26.7 1.2 18.1 18 1500 330 23
0.33 40 44.7 32.1 1.2 12.1 18 1500 495 23

注:以上参数仅做参考,以实际图纸为准。
