AKMJ 交流输入滤波电容器 定制品

产品杂散电感小、过电流能力强,具有良好的谐波吸收能力。广泛应用于各类供电系统机车、逆变系统、常规电源柜输入侧配合电抗器L,组成多LC滤波电路,作交流滤波,整治谐波污染,提高电能质量。


技术参数
引用标准 GB/T 12747 (IEC 60831)
GB/T 11024 (IEC 60871)
额定电压 250VAC~1000VAC
容量范围 10~150kVar
额定频率 50/60Hz
容量偏差 ±5%、±10%
损耗角正切值 tgδ≤0.0015(1kHz 20°C 1VAC)
工作温度 -40°C~+70°C(Ths≤85°C)
极间耐压 2.15Urms/2s(50/60Hz)
极壳耐压 2Un+2000VAC/10s(50/60Hz)
预期寿命 100000h(ths≤70°C)
过电压 1.1Un(8h/24h)、1.15Un(30min/24h)
1.2Un(5min/24h)、1.3Un(1min/24h)
使用海拔 <4000m
防爆等级 P0
注:海拔使用高度超过4000m,应该考虑海拔对冷却和绝缘的影响。

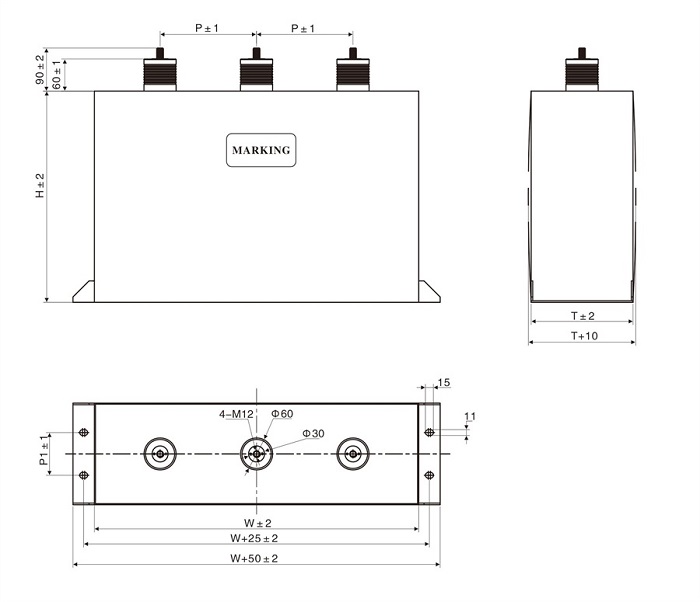

常用规格 单位:mm
电压
(VAC)
容量
(μF)
容量
(KVar)
W T H P ESR
(mΩ)
ESL
(nH)
Rth
(K/W)
Irms
(A)
Ipk
(A)
dv/dt
(V/μs)
Wt
(kg)
440 3*100 18.2 190 80 255 60 3*1.8 150 0.61 3*45 3000 30 7.9
3*133 24.3 195 90 260 60 3*1.6 150 0.6 3*60 3990 30 9.1
3*154 28.1 205 90 275 60 3*1.5 160 0.6 3*69 4312 28 10
3*180 32.8 370 80 215 100 3*1.2 125 0.57 3*81 4680 26 12.6
3*200 36.5 390 80 225 120 3*1.2 130 0.55 3*90 5000 25 13.8
3*225 41 370 90 215 100 3*1.2 125 0.57 3*102 5400 24 13.7
3*255 46.5 395 90 225 120 3*1 130 0.56 3*114 5610 22 15.2
3*280 51.1 365 90 265 100 3*1 155 0.55 3*126 5880 21 16.5
3*300 54.7 370 90 270 100 3*0.9 160 0.55 3*135 6300 21 17
3*325 59.3 390 90 280 120 3*0.9 165 0.54 3*150 6500 20 18.5
3*355 64.7 365 90 320 100 3*0.9 180 0.53 3*162 6390 18 19.8
3*380 69.3 380 90 330 100 3*0.8 185 0.52 3*170 6460 17 21.2
3*410 74.8 390 90 340 120 3*0.8 190 0.51 3*180 6560 16 22.3
3*440 80.2 400 90 350 120 3*0.8 195 0.51 3*200 6600 15 23.5
540 3*80 22 205 80 275 60 3*2.2 160 0.6 3*54 2400 30 9.1
3*100 27.5 350 80 200 100 3*1.9 120 0.58 3*66 3000 30 11.1
3*122 33.5 385 80 220 120 3*1.6 130 0.57 3*80 3660 30 13.4
3*135 37.1 365 90 210 100 3*1.7 115 0.57 3*90 3780 28 13.2
3*147 40.4 380 90 215 100 3*1.4 125 0.57 3*99 4116 28 14
3*170 46.7 400 90 230 120 3*1.3 130 0.55 3*115 4420 26 15.7
3*184 50.5 365 90 265 100 3*1.4 155 0.55 3*126 1784 26 16.5
3*200 54.9 382 90 275 100 3*1.4 160 0.54 3*135 5000 25 17.8
3*254 69.8 425 90 305 120 3*1.2 170 0.52 3*170 5842 23 21.8
3*280 76.9 400 90 350 120 3*1.2 195 0.51 3*190 6160 22 23.5
690  3*48 21.5 220 80 230 60 3*2.8 130 0.61 3*54 1680 35 8.2
3*55 24.7 205 80 275 60 3*2.6 160 0.5 3*60 1925 35 9.1
3*64 28.7 200 90 265 60 3*2.5 155 0.5 3*72 2240 35 9.4
3*75 33.6 215 90 285 60 3*2.3 165 0.59 3*84 2250 30 10.8
3*82 36.8 375 80 215 100 3*2 125 0.57 3*90 2460 30 12.7
3*90 40.4 390 80 225 120 3*1.8 130 0.56 3*99 2700 30 13.8
3*108 48.4 390 90 225 120 3*1.8 130 0.56 3*120 3240 30 15
3*133 60 370 90 270 100 3*1.5 160 0.55 3*145 3990 30 16.9
3*154 69.1 395 90 285 120 3*1.5 165 0.53 3*170 4312 28 19
3*180 80.7 390 90 335 120 3*1.4 185 0.52 3*200 4680 26 21.9
3*200 89.7 405 90 350 120 3*1.4 195 0.5 3*225 5000 25 23.8
760 3*32 17.4 210 80 220 60 3*3.5 125 0.61 3*45 1280 40 7.5
3*38 20.7 200 80 265 60 3*3.5 155 0.6 3*51 1520 40 8.6
3*50 27.2 205 90 275 60 3*3 160 0.6 3*66 1750 35 9.9
3*66 35.9 390 80 225 120 3*2.4 130 0.56 3*90 2310 35 13.8
3*75 40.8 380 90 215 120 3*2 125 0.57 3*102 2625 35 14.1
3*98 53.3 370 90 270 100 3*1.8 160 0.55 3*130 3430 35 17
3*110 59.9 395 90 285 120 3*1.3 165 0.53 3*150 3850 35 19.1
3*124 67.5 375 90 330 100 3*1.6 185 0.52 3*168 3720 30 20.9
3*133 72.4 385 90 340 120 3*1.8 190 0.51 3*180 3990 30 22
3*148 80.5 410 90 355 120 3*1.5 195 0.5 3*200 4440 30 24.4

注:以上参数仅做参考,以实际图纸为准。
