首页 > 电容展示 > AKMJ BKMJ 交流滤波电容器 干式 防爆 单相 定制型
AKMJ BKMJ 交流滤波电容器 干式 防爆 单相 定制型

产品杂散电感小、过电流能力强,具有良好的谐波吸收能力。广泛应用于各类供电系统机车、逆变系统、常规电源柜输入侧配合电抗器L,组成多级LC滤波电路,做交流滤波,整治谐波污染,提高电能质量。


技术参数
引用标准 GB/T 12747 (IEC 60831)
GB/T 11024 (IEC 60871)
额定电压 250VAC~1000VAC
容量范围 50kVar
额定频率 50/60Hz
容量偏差 ±5%、±10%
损耗角正切值 tgδ≤0.0015(1kHz 20°C 1VAC)
工作温度 -40°C~+70°C(Ths≤85°C)
极间耐压 2.15Urms/2s(50/60Hz)
极壳耐压 2Un+2000VAC/10s(50/60Hz)
预期寿命 100000h(ths≤70°C)
过电压 1.1Un(8h/24h)、1.15Un(30min/24h)
1.2Un(5min/24h)、1.3Un(1min/24h)
使用海拔 <4000m
防爆等级 P0
注:海拔使用高度超过4000m,应该考虑海拔对冷却和绝缘的影响。

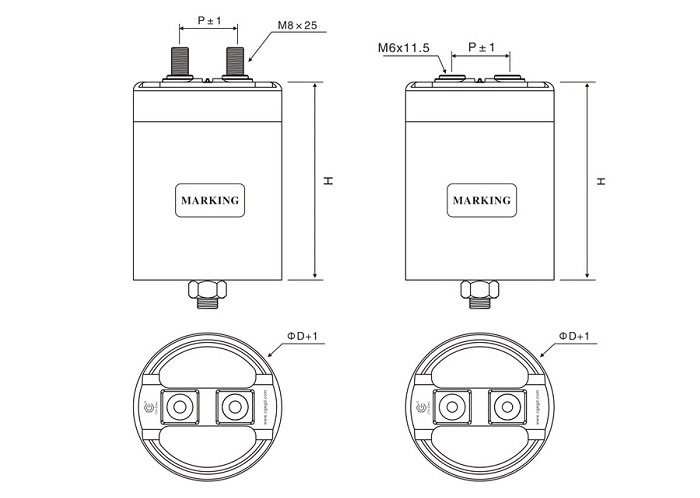

常用规格 单位:mm
电压
(VAC)
容量
(μF)
D H P ESR
(mΩ)
ESL
(nH)
Rth
(K/W)
Imax
(A)
Ipk
(A)
dv/dt
(V/μs)
Wt
(kg)
440 60 65 125 28 1.3 20 5.03 40 1200 20 0.82
70 6576 145 28 1.4 30 4.88 35 1260 18 0.95
80 76 125 32 1 20 4.87 45 1600 20 1.08
100 86 145 32 1.1 30 4.69 40 1800 18 1.23
110 86 125 32 0.9 20 4.72 55 1980 18 1.3
110 86 125 45 0.9 2 4.72 55 1980 18 1.3
140 86 145 32 0.9 030 4.51 50 2100 15 1.48
140 86 145 45 0.9 30 4.51 50 2100 16 1.48
140 96 125 45 0.8 20 4.57 70 2240 16 1.56
140 96 125 50 0.8 20 4.57 70 2240 15 1.56
170 96 145 45 0.8 30 4.34 60 2550 15 1.8
170 96 145 50 0.8 30 4.34 60 2550 15 1.8
180 96 145 45 0.7 30 4.34 60 2650 15 1.77
180 96 145 50 0.7 30 4.34 60 2650 15 1.77
220 116 125 50 0.7 20 4.27 80 2860 13 2.15
270 116 145 50 0.6 30 3.99 75 2970 11 2.47
540 40 65 125 28 1.8 20 5.03 40 800 20 0.8
50 65 145 28 21.6 30 4.88 35 900 18 0.93
60 76 145 32 1.5 30 4.69 40 1080 18 1.25
70 76 145 32 1.3 30 4.69 40 1190 17 1.21
70 86 125 32 1.3 20 4.72 55 1260 18 1.3
70 86 125 45 1.1 20 4.72 55 1260 18 1.3
90 86 145 32 1.1 30 4.51 50 1440 16 1.48
90 86 145 45 1 30 4.51 50 1440 16 1.48
90 96 125 45 1 20 4.57 70 1530 17 1.56
90 96 125 50 0.9 20 4.57 70 1530 17 1.56
110 96 145 45 0.9 30 4.34 60 1650 15 1.79
110 96 145 50 0.9 30 4.34 60 1650 15 1.79
140 116 125 50 0.9 20 4.27 80 1960 14 2.16
170 116 145 50 0.9 30 3.99 75 2210 13 2.48
690 30 65 145 28 2.5 30 4.88 35 600 20 0.95
35 76 125 32 2.2 20 4.87 45 700 20 1.08
45 76 145 32 1.8 30 4.69 40 900 20 1.23
45 86 125 32 1.7 20 4.72 55 900 20 1.32
45 86 125 45 1.7 20 4.72 55 900 20 1.32
50 86 125 32 1.6 20 4.72 55 1000 20 1.29
50 86 125 45 1.6 20 4.72 55 1000 20 1.29
60 86 145 32 1.8 30 4.51 50 1080 18 1.49
60 86 145 45 1.8 30 4.51 50 1080 18 1.49
60 96 125 45 1.6 20 4.57 70 1140 19 1.57
60 96 125 50 1.6 20 4.57 70 1140 19 1.57
65 96 125 45 1.6 20 4.57 70 1235 19 1.55
65 96 125 50 1.6 20 4.57 70 1235 19 1.55
75 96 145 45 1.5 30 4.34 60 1275 17 1.8
75 96 145 50 1.5 30 4.34 60 1275 17 1.8
80 96 145 45 1.5 30 4.34 60 1280 16 1.77
80 96 145 50 1.5 30 4.34 60 1280 16 1.77
95 116 125 50 1.3 20 4.27 80 1520 16 2.17
100 116 125 50 1.3 20 4.27 80 1600 16 2.15
120 116 145 50 1 30 3.99 75 1800 15 2.47
760 20 65 125 28 3.2 20 5.03 40 500 25 0.81
25 76 125 32 2.8 20 4.87 45 625 25 1.09
25 65 145 28 3 30 4.88 35 575 23 0.93
35 76 145 32 2.6 30 4.69 40 700 20 1.22
35 86 125 32 2.4 20 4.72 55 805 23 1.31
35 86 125 45 2.4 20 4.72 55 805 23 1.31
45 86 145 32 2.2 30 4.51 50 900 20 1.48
45 86 145 45 2.2 30 4.51 50 900 20 1.48
45 96 125 45 2 20 4.57 70 990 22 1.57
45 96 125 50 2 20 4.57 70 990 22 1.57
55 96 145 45 2.1 30 4.34 60 1100 20 1.79
55 96 145 50 2.1 30 4.34 60 1100 20 1.79
60 96 145 45 2 30 4.34 60 1080 18 1.76
60 96 145 50 2 30 4.34 60 1080 18 1.76
70 116 125 50 1.6 20 4.27 80 1260 18 2.17
90 116 145 50 1.5 30 3.99 75 1530 17 2.45

注:以上参数仅做参考,以实际图纸为准。
