MKP-LB 电动汽车用直流滤波电容器 定制品

采用金属化聚丙烯薄膜进行无感式卷绕,特殊喷金工艺,工程塑料外壳封装,阻燃导热环氧树脂灌封,铜插片或铜螺母引出。具有高容量,大容量,低温升,杂散电感小等优点,主要应用于电动汽车及混合动力汽车作直流滤波及支撑。


技术参数
引用标准 IEC 61071:2007、GB/T 17702-2013、SJ/T 11614-2016、AEC-Q200D-2010
气候类型 40/85/56
工作温度范围 最高定行温度105°C
储存温度范围 -40°C~105°C
额定电压 900VDC
额定容量 1350μF
电容量运行偏差 ±10%
极间耐电压 1.5Un(10s 20±5°C)
极壳耐电压 3000VAC(10s 50Hz)
介质损耗 tgδ≤0.0002
绝缘电阻 ≥15000s(20°C 100VDC 60s)
等效串联电阻(1KHZ) 0.6mΩ
杂散电感 18nH
最大直流侧电流 280A≤1min
最大纹波变流值 220A
额定功率 198KW
最大功率 277KW
脉冲电流 6750A
浪涌电流 13000A
浪涌电压 1400VDC
爬电距离 13mm
电气间隙 13mm
最大电极扭矩 3.5Nm
预期寿命 100000h(Un Ths≤70°C)
失效率 50Fit
尺寸 287mm*130mm*58mm
使用海拔 <4000m
耐电流冲击能力 dv/dt>50V/μs
注:海拔使用高度超过4000m,应该考虑海拔对冷却和绝缘的影响。

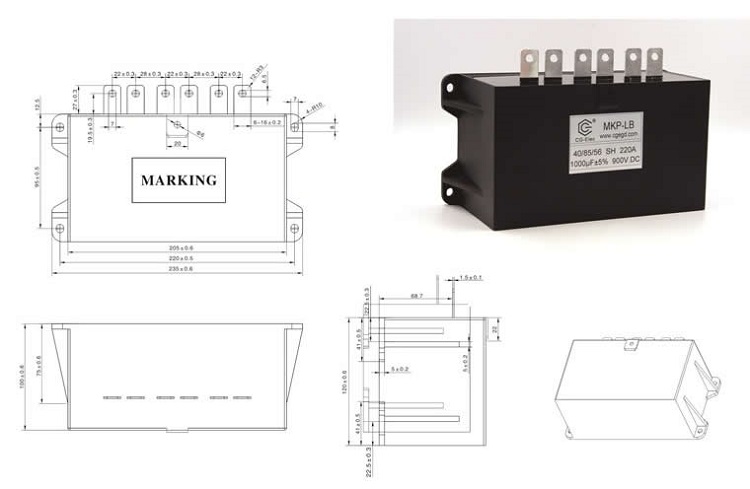

技术参数
引用标准 IEC 61071:2007、GB/T 17702-2013、SJ/T 11614-2016、AEC-Q200D-2010
气候类型 40/85/56
工作温度范围 最高定行温度105°C
储存温度范围 -40°C~105°C
额定电压 900VDC
额定容量 1000μF
电容量运行偏差 ±5%
极间耐电压 1.5Un(10s 20±5°C)
极壳耐电压 3000VAC(10s 50Hz)
介质损耗 tgδ≤0.0002
绝缘电阻 ≥15000s(20°C 100VDC 60s)
等效串联电阻(1KHZ) 0.2mΩ
杂散电感 25nH
最大直流侧电流 280A≤1min
最大纹波变流值 220A
额定功率 198KW
最大功率 277KW
脉冲电流 25KA
浪涌电流 50KA
浪涌电压 1400VDC
爬电距离 10mm
电气间隙 10mm
最大电极扭矩 3.5Nm
预期寿命 100000h(Un Ths≤70°C)
失效率 50Fit
尺寸 205mm*100mm*120mm
使用海拔 <4000m
耐电流冲击能力 dv/dt>50V/μs
注:海拔使用高度超过4000m,应该考虑海拔对冷却和绝缘的影响。



技术参数
引用标准 IEC 61071:2007、GB/T 17702-2013、SJ/T 11614-2016、AEC-Q200D-2010
气候类型 40/85/56
工作温度范围 最高定行温度105°C
储存温度范围 -40°C~105°C
额定电压 450VDC
额定容量 550μF
电容量运行偏差 ±10%
极间耐电压 1.5Un(10s 20±5°C)
极壳耐电压 3000VAC(10s 50Hz)
介质损耗 tgδ≤0.0002
绝缘电阻 ≥10000s(20°C 100VDC 60s)
等效串联电阻(1KHZ) 0.8mΩ
杂散电感 20nH
热阻(热点到外壳) 1 K/W
最大直流侧电流 200A
最大纹波变流值 130A
额定功率 58.5KW
最大功率 87.7KW
脉冲电流 2200A
浪涌电流 8800A
浪涌电压 600VDC
爬电距离 9mm
电气间隙 9mm
最大电极扭矩 5Nm
预期寿命 50000h(Un Ths≤85°C)
失效率 50Fit
尺寸 195mm*70mm*75mm
重量 1 Kg
使用海拔 <4000m
耐电流冲击能力 dv/dt>50V/μs
注:海拔使用高度超过4000m,应该考虑海拔对冷却和绝缘的影响。

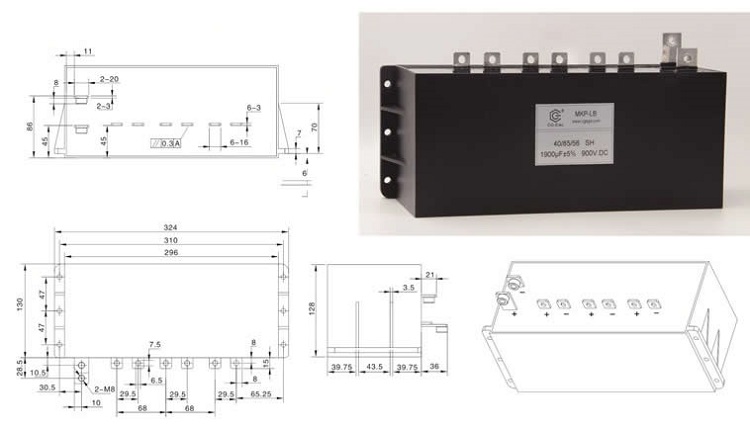

技术参数
引用标准 IEC 61071:2007、GB/T 17702-2013、SJ/T 11614-2016、AEC-Q200D-2010
气候类型 40/85/56
工作温度范围 最高定行温度105°C
储存温度范围 -40°C~105°C
额定电压 900VDC
额定容量 1900μF
电容量运行偏差 ±5%
极间耐电压 1.5Un(10s 20±5°C)
极壳耐电压 3000VAC(10s 50Hz)
介质损耗 tgδ≤0.0002
绝缘电阻 ≥10000s(20°C 100VDC 60s)
等效串联电阻(1KHZ) 0.4mΩ
杂散电感 18nH
最大直流侧电流 250A≤2min
最大纹波变流值 260A
额定功率 234KW
最大功率 351KW
脉冲电流 9500A
浪涌电流 19KA
浪涌电压 1400VDC
爬电距离 13.5mm
电气间隙 13.5mm
最大电极扭矩 3.5Nm
预期寿命 100000h(Un Ths≤70°C)
失效率 50Fit
尺寸 296mm*128mm*130mm
使用海拔 <4000m
耐电流冲击能力 dv/dt>50V/μs
注:海拔使用高度超过4000m,应该考虑海拔对冷却和绝缘的影响。



技术参数
引用标准 IEC 61071:2007、GB/T 17702-2013、SJ/T 11614-2016、AEC-Q200D-2010
气候类型 40/105/56
工作温度范围 最高定行温度105°C
储存温度范围 -40°C~105°C
额定电压 800VDC
额定容量 560μF
电容量运行偏差 ±5%
极间耐电压 1.5Un(10s 20±5°C)
极壳耐电压 3000VAC(10s 50Hz)
介质损耗 tgδ≤0.0002
绝缘电阻 ≥15000s(20°C 100VDC 60s)
等效串联电阻(1KHZ) 0.35mΩ
杂散电感 22nH
最大直流侧电流 275A≤1min
最大纹波变流值 200A
额定功率 112KW
最大功率 168KW
脉冲电流 8000A
浪涌电流 1920A
浪涌电压 1300VDC
爬电距离 14mm
电气间隙 10mm
最大电极扭矩 3.5Nm
预期寿命 100000h(Un Ths≤70°C)
失效率 50Fit
尺寸 180.5mm*101mm*84.5mm
使用海拔 <4000m
耐电流冲击能力 dv/dt>50V/μs
注:海拔使用高度超过4000m,应该考虑海拔对冷却和绝缘的影响。

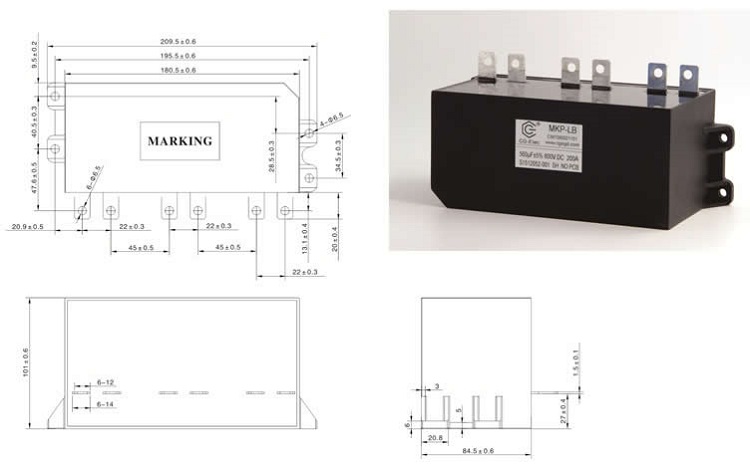

技术参数
引用标准 IEC 61071:2007、GB/T 17702-2013、SJ/T 11614-2016、AEC-Q200D-2010
气候类型 40/105/56
工作温度范围 最高定行温度105°C
储存温度范围 -40°C~105°C
额定电压 900VDC
额定容量 110μF
电容量运行偏差 ±10%
极间耐电压 1.5Un(10s 20±5°C)
极壳耐电压 3000VAC(10s 50Hz)
介质损耗 tgδ≤0.0002
绝缘电阻 ≥15000s(20°C 100VDC 60s)
等效串联电阻(1KHZ) 0.8mΩ
杂散电感 22nH
最大直流侧电流 200A≤1min
最大纹波变流值 120A
额定功率 108KW
最大功率 151KW
脉冲电流 2200A
浪涌电流 5000A
浪涌电压 1400VDC
爬电距离 8mm
电气间隙 8mm
最大电极扭矩 3.5Nm
预期寿命 100000h(Un Ths≤70°C)
失效率 50Fit
尺寸 184mm*83.4mm*32mm
使用海拔 <4000m
耐电流冲击能力 dv/dt>50V/μs
注:海拔使用高度超过4000m,应该考虑海拔对冷却和绝缘的影响。



技术参数
引用标准 IEC 61071:2007、GB/T 17702-2013、SJ/T 11614-2016、AEC-Q200D-2010
气候类型 40/105/56
工作温度范围 最高定行温度105°C
储存温度范围 -40°C~105°C
额定电压 450VDC
额定容量 1000μF
电容量运行偏差 ±5%
极间耐电压 1.5Un(10s 20±5°C)
极壳耐电压 3000VAC(10s 50Hz)
介质损耗 tgδ≤0.0002
绝缘电阻 ≥10000s(20°C 100VDC 60s)
等效串联电阻(1KHZ) 0.5mΩ
杂散电感 20nH
最大直流侧电流 210A≤1min
最大纹波变流值 150A
额定功率 67.5KW
最大功率 101.2KW
脉冲电流 10KA
浪涌电流 15KA
浪涌电压 900VDC
爬电距离 9mm
电气间隙 9mm
预期寿命 100000h(Un Ths≤70°C)
失效率 50Fit
尺寸 245mm*70mm*72mm
使用海拔 <4000m
耐电流冲击能力 dv/dt>50V/μs
注:海拔使用高度超过4000m,应该考虑海拔对冷却和绝缘的影响。



技术参数
引用标准 IEC 61071:2007、GB/T 17702-2013、SJ/T 11614-2016、AEC-Q200D-2010
气候类型 40/105/56
工作温度范围 最高定行温度105°C
储存温度范围 -40°C~105°C
额定电压 800VDC
额定容量 1000μF
电容量运行偏差 ±5%
极间耐电压 1.5Un(10s 20±5°C)
极壳耐电压 3000VAC(10s 50Hz)
介质损耗 tgδ≤0.0002
绝缘电阻 ≥15000s(20°C 100VDC 60s)
等效串联电阻(1KHZ) 0.4mΩ
杂散电感 22nH
最大直流侧电流 250A≤1min
最大纹波变流值 200A 85°C
额定功率 160KW
最大功率 240KW
脉冲电流 5000A
浪涌电流 7500A
浪涌电压 1300VDC
爬电距离 14mm
电气间隙 10mm
最大电极扭矩 3.5Nm
预期寿命 100000h(Un Ths≤70°C)
失效率 50Fit
尺寸 210mm*92mm*120mm
使用海拔 <4000m
耐电流冲击能力 dv/dt>50V/μs
注:海拔使用高度超过4000m,应该考虑海拔对冷却和绝缘的影响。



技术参数
引用标准 IEC 61071:2007、GB/T 17702-2013、SJ/T 11614-2016、AEC-Q200D-2010
气候类型 40/105/56
工作温度范围 最高定行温度105°C
储存温度范围 -40°C~105°C
额定电压 450VDC
额定容量 300μF
电容量运行偏差 ±10%
极间耐电压 1.5Un(10s 20±5°C)
极壳耐电压 3000VAC(10s 50Hz)
介质损耗 tgδ≤0.0002
绝缘电阻 ≥10000s(20°C 100VDC 60s)
等效串联电阻(1KHZ) 0.4mΩ
杂散电感 22nH
最大直流侧电流 225A≤1min
最大纹波变流值 150A
额定功率 67.5KW
最大功率 101.2KW
脉冲电流 4500A
浪涌电流 6750A
浪涌电压 750VDC
爬电距离 6mm
电气间隙 6mm
最大电极扭矩 3.5Nm
预期寿命 100000h(Un Ths≤70°C)
失效率 50Fit
尺寸 206mm*72mm*42mm
使用海拔 <4000m
耐电流冲击能力 dv/dt>50V/μs
注:海拔使用高度超过4000m,应该考虑海拔对冷却和绝缘的影响。

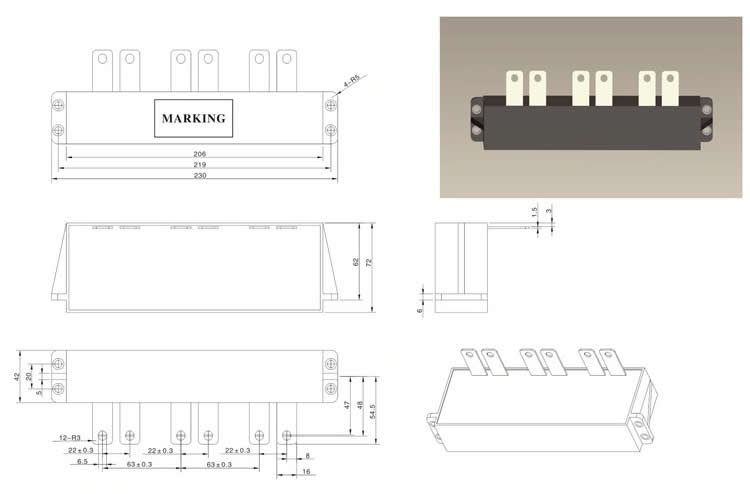

技术参数
引用标准 IEC 61071:2007、GB/T 17702-2013、SJ/T 11614-2016、AEC-Q200D-2010
气候类型 40/105/56
工作温度范围 最高定行温度105°C
储存温度范围 -40°C~105°C
额定电压 800VDC
额定容量 800μF
电容量运行偏差 ±10%
极间耐电压 1.5Un(10s 20±5°C)
极壳耐电压 3000VAC(10s 50Hz)
介质损耗 tgδ≤0.0002
绝缘电阻 ≥10000s(20°C 100VDC 60s)
等效串联电阻(1KHZ) 0.2mΩ
杂散电感 20nH
最大直流侧电流 500A≤1min
最大纹波变流值 320A
额定功率 256KW
最大功率 384KW
脉冲电流 24KA
浪涌电流 36KA
浪涌电压 1300VDC
爬电距离 10mm
电气间隙 6mm
最大电极扭矩 3.5Nm
预期寿命 100000h(Un Ths≤70°C)
失效率 50Fit
尺寸 230mm*81mm*110mm
使用海拔 <4000m
耐电流冲击能力 dv/dt>50V/μs
注:海拔使用高度超过4000m,应该考虑海拔对冷却和绝缘的影响。

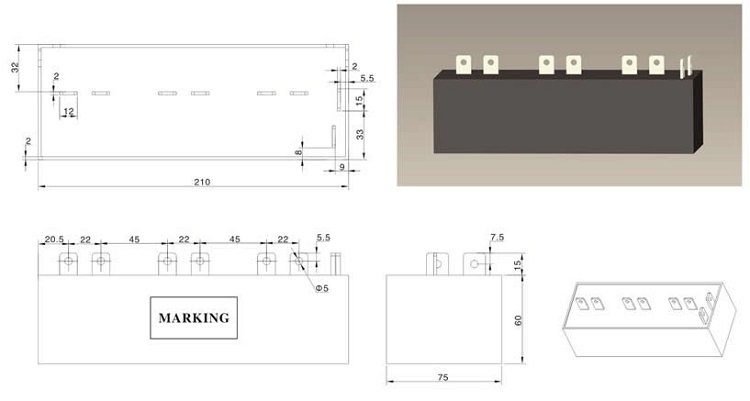

技术参数
引用标准 IEC 61071:2007、GB/T 17702-2013、SJ/T 11614-2016、AEC-Q200D-2010
气候类型 40/105/56
工作温度范围 最高定行温度105°C
储存温度范围 -40°C~105°C
额定电压 600VDC
额定容量 600μF
电容量运行偏差 ±5%
极间耐电压 1.5Un(10s 20±5°C)
极壳耐电压 3000VAC(10s 50Hz)
介质损耗 tgδ≤0.0002
绝缘电阻 ≥10000s(20°C 100VDC 60s)
等效串联电阻(1KHZ) 1.5mΩ
杂散电感 20nH
最大直流侧电流 200A≤1min
最大纹波变流值 120A
额定功率 72KW
最大功率 108KW
脉冲电流 6000A
浪涌电流 9000A
浪涌电压 1000VDC
爬电距离 10mm
电气间隙 10mm
预期寿命 100000h(Un Ths≤70°C)
失效率 50Fit
尺寸 210mm*75mm*60mm
使用海拔 <4000m
耐电流冲击能力 dv/dt>50V/μs
注:海拔使用高度超过4000m,应该考虑海拔对冷却和绝缘的影响。

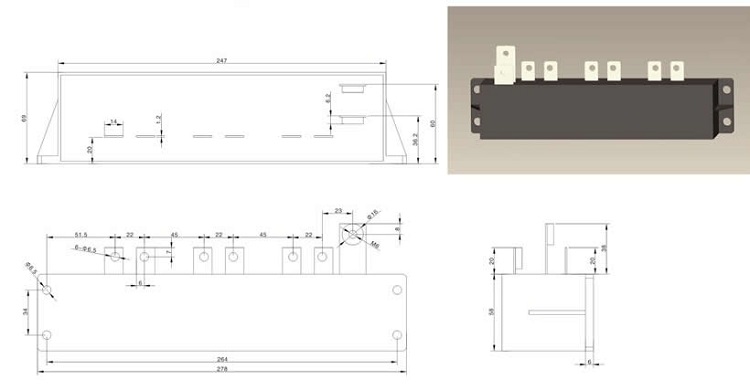

技术参数
引用标准 IEC 61071:2007、GB/T 17702-2013、SJ/T 11614-2016、AEC-Q200D-2010
气候类型 40/105/56
工作温度范围 最高定行温度105°C
储存温度范围 -40°C~105°C
额定电压 500VDC
额定容量 800μF
电容量运行偏差 ±10%
极间耐电压 1.5Un(10s 20±5°C)
极壳耐电压 3000VAC(10s 50Hz)
介质损耗 tgδ≤0.0002
绝缘电阻 ≥10000s(20°C 100VDC 60s)
等效串联电阻(1KHZ) 0.4mΩ
杂散电感 40nH
最大直流侧电流 250A≤1min
最大纹波变流值 160A
额定功率 108KW
最大功率 80KW
脉冲电流 120A
浪涌电流 3600A
浪涌电压 800VDC
爬电距离 10mm
电气间隙 10mm
最大电极扭矩 3.5Nm
预期寿命 100000h(Un Ths≤70°C)
失效率 50Fit
尺寸 247mm*69mm*58mm
使用海拔 <4000m
耐电流冲击能力 dv/dt>50V/μs
注:海拔使用高度超过4000m,应该考虑海拔对冷却和绝缘的影响。

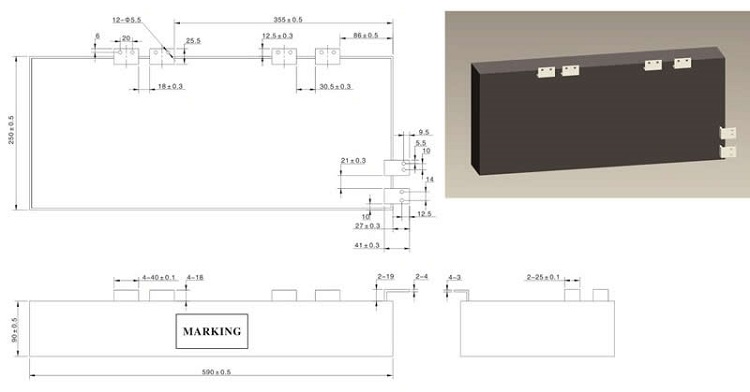

技术参数
引用标准 IEC 61071:2007、GB/T 17702-2013、SJ/T 11614-2016、AEC-Q200D-2010
气候类型 40/105/56
工作温度范围 最高定行温度105°C
储存温度范围 -40°C~105°C
额定电压 1100VDC
额定容量 4200μF
电容量运行偏差 ±5%
极间耐电压 1.5Un(10s 20±5°C)
极壳耐电压 3000VAC(10s 50Hz)
介质损耗 tgδ≤0.0002
绝缘电阻 ≥10000s(20°C 100VDC 60s)
等效串联电阻(1KHZ) 0.4mΩ
杂散电感 25nH
最大直流侧电流 1000A(5min/30min)
最大纹波变流值 580A
额定功率 160KW
最大功率 638KW
脉冲电流 957A
浪涌电流 8400A
浪涌电压 1800VDC
爬电距离 25mm
电气间隙 18mm
最大电极扭矩 3.5Nm
预期寿命 100000h(Un Ths≤70°C)
失效率 50Fit
尺寸 590mm*250mm*90mm
使用海拔 <4000m
耐电流冲击能力 dv/dt>50V/μs
注:海拔使用高度超过4000m,应该考虑海拔对冷却和绝缘的影响。



技术参数
引用标准 IEC 61071:2007、GB/T 17702-2013、SJ/T 11614-2016、AEC-Q200D-2010
气候类型 40/105/56
工作温度范围 最高定行温度105°C
储存温度范围 -40°C~105°C
额定电压 450VDC
额定容量 900μF
电容量运行偏差 ±5%
极间耐电压 1.5Un(10s 20±5°C)
极壳耐电压 3000VAC(10s 50Hz)
介质损耗 tgδ≤0.0002
绝缘电阻 ≥10000s(20°C 100VDC 60s)
等效串联电阻(1KHZ) 0.3mΩ
杂散电感 25nH
最大直流侧电流 300A≤1min
最大纹波变流值 200A
额定功率 90KW
最大功率 135KW
脉冲电流 4500A
浪涌电流 6750A
浪涌电压 800VDC
爬电距离 14mm
电气间隙 10mm
最大电极扭矩 3.5Nm
预期寿命 100000h(Un Ths≤70°C)
失效率 50Fit
尺寸 180.5mm*101.5mm*32mm
使用海拔 <4000m
耐电流冲击能力 dv/dt>50V/μs
注:海拔使用高度超过4000m,应该考虑海拔对冷却和绝缘的影响。

注:以上参数仅做参考,以实际图纸为准。
