MKP-LL 圆铝壳 直流滤波电容器

采用金属化聚丙烯薄膜进行无感式卷绕,特殊喷金工艺,圆形铝外壳,阻燃环氧树脂灌封,铜螺栓或铜螺母引出。具有体积小,容量大,过电流能力好,温升低,杂散电感小,寿命长,安装简单方便等优点。替代铝电解电容器,广泛应用于风能、光伏太阳能、SVG、变频器等,中、大型逆变器系统作直流滤波及支撑。


技术参数
引用标准 GB/T 17702、IEC 61071
容量范围 100μF~2000μF
容量偏差 ±5%、±10%
额定电压 400VDC~2200VDC
极间耐压 1.5Un/10s
过电压 1.1Un(30%)、1.15Un(30min/day)
1.2Un(5min/day)、1.3Un(1min/day)
损耗角正切值 tgδ≤0.0002
绝缘电阻 ≥5000s(20°C±5°C 100VDC 60s)
耐电流冲击能力 dv/dt>10V/μs
气候类别 40/85/56
工作温度范围 -40°C~+70°C(Ths≤85°C)
存储温度范围 -40°C~+85°C
最大电极扭力 M5:2.5Nm,M6:3.5Nm
使用海拔 <4000m
预期寿命 100000h(ths≤70°C)
封装形式 铝外壳,黑色环氧
阻燃性 UL94V-0
认证 UL
注:海拔使用高度超过4000m,应该考虑海拔对冷却和绝缘的影响。

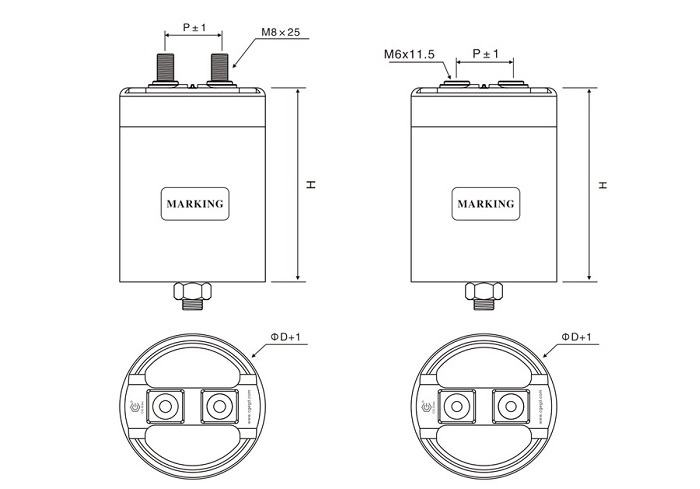

引出端间距 单位:mm
D 65 76 86 96 96 116
P 28 32 32 32 45 50


常用规格 单位:mm
电压
(VDC)
容量
(μF)
D H ESR
(mΩ)
ESL
(nH)
dv/dt
(V/μs)
Ipk
(A)
Imax
(A)
Rth
(K/W)
400
500
600
470 65 145 2.1 40 4 1880 50 4.7
500 65 145 1.9 40 4 2000 52 4.7
550 65 145 1.8 40 4 2200 54 4.7
600 76 125 1.6 25 5 3000 57 4.7
650 76 135 1.5 25 5 3250 59 4.6
700 76 145 1.4 40 4 2800 62 4.5
780 76 145 1.3 40 4 3120 65 4.5
800 86 125 1.2 25 5 4000 68 4.5
900 86 135 1.1 25 5 4500 71 4.4
1000 86 145 1 40 4 4000 75 4.3
1100 86 155 0.9 40 4 4400 80 4.2
1200 96 145 0.8 40 4 4800 85 4.1
1500 96 175 0.7 50 3.5 5250 90 3.7
1600 116 125 0.6 25 5 8000 90 3.9
1800 116 135 0.5 25 5 9000 90 3.7
2000 116 145 0.5 40 4 8000 90 3.6
2400 116 175 0.4 50 3.5 8400 100 3.2
2800 116 215 0.4 50 4 11200 100 2.6
700 470 76 125 1.5 25 4 1880 50 4.7
500 76 135 1.4 25 4 2000 53 4.6
550 76 145 1.3 40 3.5 1925 55 4.5
600 76 155 1.3 40 3.5 2100 59 4.4
650 76 175 1.2 50 2.5 1625 62 4.2
700 76 185 1.2 50 4 2800 65 4.2
780 86 145 1.1 40 3.5 2730 67 4.3
800 86 155 1.1 40 3.5 2800 69 4.2
900 86 185 1 50 4 3600 75 3.9
1000 96 155 1 40 3.5 3500 78 3.9
1100 96 175 1 50 2.5 2750 80 3.7
1200 96 185 0.9 50 4 4800 85 3.6
1500 116 170 0.8 50 5 7500 90 3.2
1600 116 170 0.8 50 5 8000 90 3.2
1800 116 185 0.8 50 4 7200 90 3
2000 116 200 0.7 50 4 8000 90 2.8
2400 116 230 0.7 50 3.5 8400 100 2.4
2800 116 260 0.6 60 2.5 7000 100 2
800
900
100 60 75 4.8 35 4 400 29 5.4
200 76 80 2.4 35 4 800 42 5.1
220 76 85 2.2 35 4 880 45 5.1
280 76 105 1.7 25 6 1680 52 4.8
300 76 115 1.6 25 6 1800 55 4.8
330 76 115 1.4 25 6 1980 58 4.8
350 76 125 1.4 25 4 1400 60 4.7
400 76 135 1.2 25 4 1600 63 4.6
450 76 145 1.1 40 4 1800 68 4.5
470 76 155 1 40 4 1880 70 4.5
500 76 155 1 40 4 2000 72 4.5
500 86 125 1 25 4 2000 72 4.5
510 86 135 0.9 25 4 2040 74 4.4
530 86 135 0.9 25 4 2120 75 4.4
550 86 135 0.9 25 4 2200 78 4.4
600 86 145 0.8 40 4 2400 80 4.3
700 96 135 0.7 25 4 2800 88 4.2
730 96 145 0.7 40 4 2920 90 4.2
750 96 145 0.3 40 4 3000 93 4.1
800 96 155 0.6 40 4 3200 98 4.1
830 86 200 0.6 50 4 3320 100 3.8
970 116 125 0.7 25 4 3880 98 3.9
1000 116 135 0.6 25 4 4000 100 3.9
1200 116 145 0.7 40 4 4800 100 3.6
1500 116 200 0.5 50 4 6000 100 3.1
1100 300 86 125 2.1 25 5 1500 50 4.5
330 86 135 1.9 25 5 1650 54 4.4
400 86 145 1.6 40 5 2000 60 4.3
400 86 155 1.6 40 5 2000 61 4.2
420 86 155 1.5 40 5 2100 62 4.2
470 86 185 1.4 50 5 2350 68 3.9
470 86 175 1.4 50 3.5 1645 68 4
500 86 175 1.3 50 3.5 1750 68 4
530 86 200 1.2 50 5 2650 72 3.9
530 116 115 1.2 25 6.5 3445 72 3.9
550 116 115 1.2 25 6.5 3575 74 3.9
580 116 125 1.1 25 5 2900 76 3.9
580 96 185 1.1 50 5 2900 78 3.7
600 96 185 1.1 50 5 3000 80 3.7
600 116 125 1.1 25 5 3000 78 3.9
630 96 175 1 50 3.5 2205 79 3.7
630 116 125 1 25 5 3150 79 3.9
680 116 135 0.9 25 5 3400 83 3.7
680 96 200 0.9 50 5 3400 86 3.5
700 116 135 0.9 25 5 3500 85 3.7
700 96 200 0.9 50 5 3500 88 3.5
730 116 145 1.2 40 5 3650 77 3.6
800 116 155 1.1 40 5 4000 82 3.5
900 116 175 0.9 50 3.5 3150 88 3.2
1000 116 175 0.8 50 3.5 3500 100 3.2
1200 116 230 0.7 50 5 6000 100 2.5
1200 220 86 125 2.9 25 5.5 1210 43 4.5
250 86 135 2.5 25 5.5 1375 47 4.4
270 86 145 2.4 40 6 1620 49 4.3
330 86 175 1.9 50 4 1320 56 4
420 96 175 1.5 50 4 1680 66 3.7
420 116 125 1.5 25 5.5 2310 65 3.9
470 116 135 1.4 25 5.5 2585 69 3.7
500 116 145 1.3 40 6 3000 71 3.6
550 116 155 1.2 40 6 3300 76 3.6
550 116 155 1.2 40 6 3300 78 3.5
570 116 155 1.1 40 6 3420 79 3.5
580 116 175 0.9 50 4 2720 90 3.2
1000 116 260 0.6 60 4 4000 100 2.1
2000 75 76 125 11.3 25 6 450 21 4.7
100 86 125 8.5 25 6 600 25 4.5
150 96 145 5.7 40 6.5 975 32 4.1
200 96 175 4.2 50 5 1000 39 3.7
220 96 215 3.9 50 6.5 1430 44 3.3
250 116 170 3.4 50 8 2000 47 3.3
275 116 185 3.1 50 6 1650 50 3.1
300 116 175 2.8 50 5 1500 51 3.2
380 116 230 2.2 50 6.5 2470 66 2.5
450 116 260 2.1 60 5 2250 68 2.5

注:以上参数仅做参考,以实际图纸为准。
