MKPH-RM 壳式高压谐振电容器

采用金属化聚丙烯薄膜进行无感式卷绕,特殊喷金工艺,阻燃塑料壳封装,阻燃环氧树脂灌封,镀锡铜线或铜插片引出。具有频率特性好,杂散电感小,过电流能力强,稳定性好的特点,主要用于UPS、小功率变频器、逆变器、电镀电源、逆变焊机、感应加热等电力电子设备用作直流滤波。


技术参数
引用标准 GB/T 3984、IEC 60110
使用温度范围 40/85/21、40/105/21
容量范围 0.1μF~1μF
容量偏差 ±5%、±10%
额定电压 1200VDC~4000VDC
损耗角正切值 tgδ≤0.0007(10kHz )
耐电压 1.5Un 60s
绝缘电阻 ≥5000s (20°C 100VDC 60s)
耐电流冲击能力 dv/dt>1000V/μs
阻燃性 UL94V-0
杂散电感 ≤30nH
有效电流 20~50A

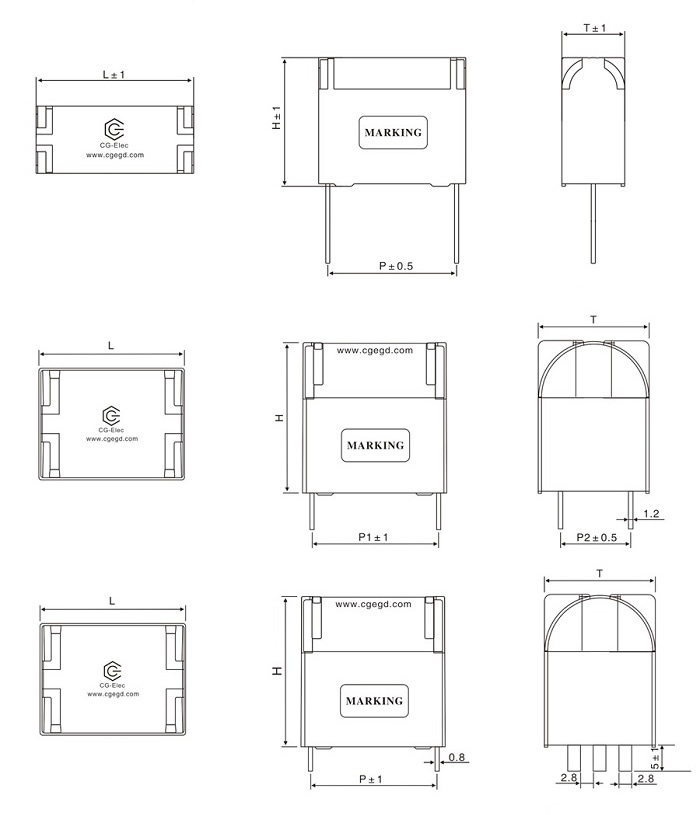

常用规格 单位:mm
电压
(VDC)
容量
(μF)
L T H P1 P2 d ESR
(mΩ)
Irms
(A)
dv/dt
(V/μs)
引出方式
2000 0.2 32 23.5 38 27.5 10 1 4.8 18 1000  两针
0.24 32 23.5 38 27.5 10 1 4 18 1000 两针
0.27 42.5 25.5 41 38 10 1.2 3.5 20 1000 两针
0.3 42 20 39.5 38 10 1.2 3.2 20 1000 两针
0.33 42 20 39.5 38 10 1.2 2.9 20 1000 两针
0.36 42 20 39.5 38 10 1.2 2.7 20 1000 两针
0.47 42.5 25.5 41 38 10 1.2 2 20 1000 两针
0.5 42.5 25.5 41 38 10 1.2 1.9 20 1000 两针
0.56 42.5 32.5 45 38 10+10 1.2 1.7 30 1000 三针
0.7 42.5 34.5 50 38 10+10 1.2 1.4 30 1000 三针
2500 0.22 42.5 23.5 37 38 10 1.2 4.3 20 1000 两针
0.24 42.5 25.5 41 38 10 1.2 4 20 1000 两针
0.28 42.5 25.5 41 38 10 1.2 3.4 20 1000 两针
0.39 42.5 32.5 45 38 10+10 1.2 2.4 30 1000 三针
0.42 42.5 34.5 50 38 10+10 1.2 2.3 30 1000 三针
0.47 42.5 34.5 50 38 10+10 1.2 2 30 1000 三针
0.55 42.5 39 56 38 10+10 1.2 1.7 35 1000 三针
0.6 42.5 39 56 38 10+10 1.2 1.6 35 1000 三针
3000 0.1 42.5 23.5 37 38 10 1.2 9.6 20 1000 两针
0.12 42.5 23.5 37 38 10 1.2 8 20 1000 两针
0.15 42.5 25.5 41 38 10 1.2 6.4 20 1000 两针
0.15 42.5 32.5 45 38 10+10 1.2 6.4 30 1000 三针
0.18 42.5 25.5 41 38 10 1.2 5.3 20 1000 两针
0.18 42.5 32.5 45 38 10+10 1.2 5.3 30 1000 三针
0.2 42.5 25.5 41 38 10 1.2 4.8 20 1000 三针
0.2 42.5 32.5 45 38 10+10 1.2 4.8 30 1000 三针
0.22 42.5 32.5 45 38 10+10 1.2 4.3 30 1000 三针
0.24 42.5 32.5 45 38 10+10 1.2 4 30 1000 三针
0.27 42.5 34.5 50 38 10+10 1.2 3.5 30 1000 三针
0.3 42.5 34.5 50 38 10+10 1.2 3.2 30 1000 三针
0.32 42.5 34.5 50 38 10+10 1.2 3 30 1000 三针
0.33 42.5 34.5 50 38 10+10 1.2 2.9 30 1000 三针
0.35 42.5 34.5 50 38 10+10 1.2 2.7 30 1000 三针
0.36 42.5 34.5 50 38 10+10 1.2 2.7 30 1000 三针
0.39 42.5 34.5 50 38 10+10 1.2 2.4 30 1000 三针
0.4 42.5 34.5 50 38 10+10 1.2 2.4 30 1000 三针
0.45 42.5 39 56 38 10+10 1.2 2.1 35 1000 三针
0.47 42.5 39 56 38 10+10 1.2 2 35 1000 三针
4000 0.1 42.5 25.5 41 38 10 1.2 9.6 20 1000 三针
0.12 42.5 25.5 41 38 10 1.2 8 20 1000 两针
0.15 42.5 25.5 41 38 10 1.2 6.4 20 1000 两针
0.18 42.5 32.5 45 38 10+10 1.2 5.3 30 1000 三针
0.2 42.5 32.5 45 38 10+10 1.2 4.8 30 1000 三针
0.24 42.5 34.5 50 38 10+10 1.2 4 30 1000 三针
电压
(VDC)
容量
(μF)
L T H P1 ESR
(mΩ)
Irms
(A)
dv/dt
(V/μs)
引出方式
2500 0.22 42.5 23.5 37 34.5 4.3 20 1000 直插片
0.24 42.5 25.5 41 34.5 4 20 1000 直插片
0.28 42.5 25.5 41 34.5 3.4 20 1000 直插片
0.39 42.5 32.5 45 34.5 2.4 30 1000 直插片
0.42 42.5 34.5 50 34.5 2.3 30 1000 直插片
0.47 42.5 34.5 50 34.5 2 30 1000 直插片
0.55 42.5 39 56 34.5 1.7 35 1000 直插片
0.6 42.5 39 56 34.5 1.6 35 1000 直插片
3000 0.1 42.5 23.5 37 34.5 9.6 20 1000 直插片
0.12 42.5 23.5 37 34.5 8 20 1000 直插片
0.15 42.5 25.5 41 34.5 6.4 20 1000 直插片
0.15 42.5 32.5 45 34.5 6.4 30 1000 直插片
0.18 42.5 25.5 41 34.5 5.3 20 1000 直插片
0.18 42.5 32.5 45 34.5 5.3 30 1000 直插片
0.2 42.5 25.5 41 34.5 4.8 20 1000 直插片
0.2 42.5 32.5 45 34.5 4.8 30 1000 直插片
0.22 42.5 32.5 45 34.5 4.3 30 1000 直插片
0.24 42.5 32.5 45 34.5 4 30 1000 直插片
0.27 42.5 34.5 50 34.5 3.5 30 1000 直插片
0.3 42.5 34.5 50 34.5 3.2 30 1000 直插片
0.32 42.5 34.5 50 34.5 3 30 1000 直插片
0.33 42.5 34.5 50 34.5 2.9 30 1000 直插片
0.35 42.5 34.5 50 34.5 2.7 30 1000 直插片
0.36 42.5 34.5 50 34.5 2.7 30 1000 直插片
0.39 42.5 34.5 50 34.5 2.4 30 1000 直插片
0.4 42.5 34.5 50 34.5 2.4 30 1000 直插片
0.45 42.5 39 56 34.5 2.1 35 1000 直插片
0.47 42.5 39 56 34.5 2 35 1000 直插片
4000 0.1 42.5 25.5 41 34.5 9.6 20 1000 直插片
0.12 42.5 25.5 41 34.5 8 20 1000 直插片
0.15 42.5 25.5 41 34.5 6.4 20 1000 直插片
0.18 42.5 32.5 45 34.5 5.6 30 1000 直插片
0.2 42.5 32.5 45 34.5 4.8 30 1000 直插片
0.24 42.5 34.5 50 34.5 4 30 1000 直插片

注:以上参数仅做参考,以实际图纸为准。
