MKP-LP 直流滤波电容器模组

容量大,体积小,高纹波电流承受能力,温升低,寿命长,安装简单方便灵活等优点。一体化塑壳散热结构,直接紧贴散热片散热。机芯内部可做全密封,防水,防油烟等。广泛应用于商用电磁炉和感应加热设备的直流母线支撑,平滑滤波电路 。




技术参数
引用标准 GB/T 17702、IEC 61071
使用温度范围 40/85/21
容量范围 20μF~45μF
容量偏差 ±5%、±10%
额定电压 800VDC
损耗角正切值 tgδ≤0.001(1kHz )
耐电压 1.5Un 60s
绝缘电阻 ≥500s (20°C 100VDC 60s)
耐电流冲击能力 dv/dt>50V/μs
阻燃性 UL94V-0
杂散电感 ≤30nH
有效电流 30~80A

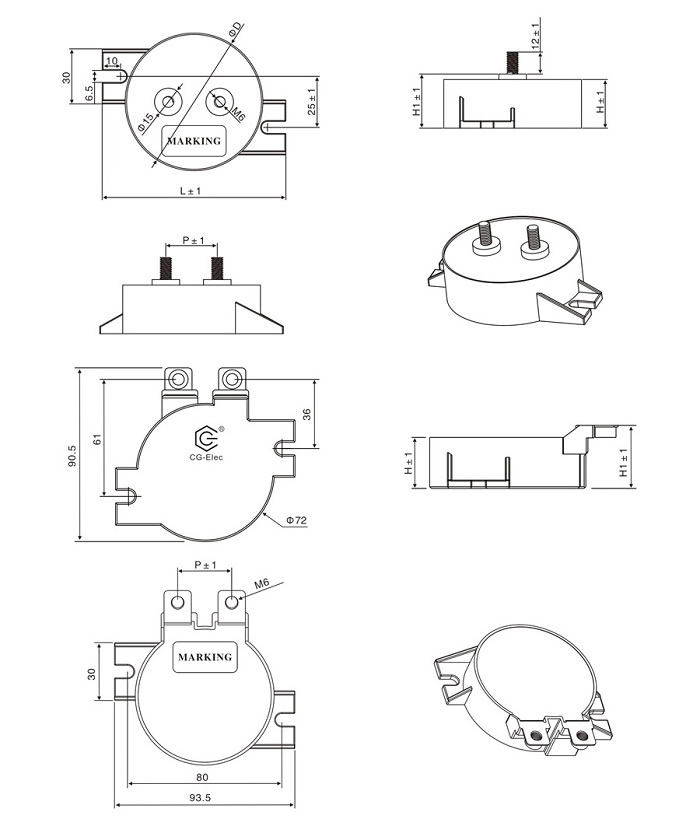

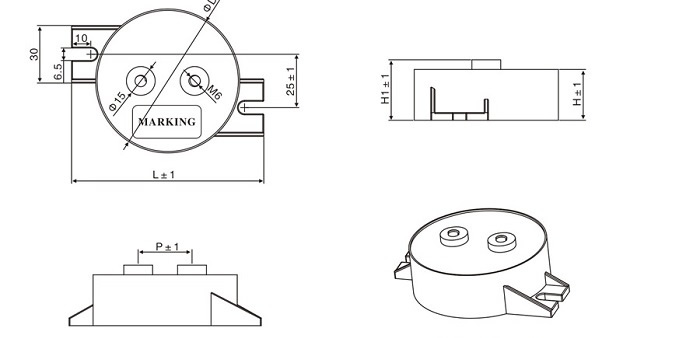

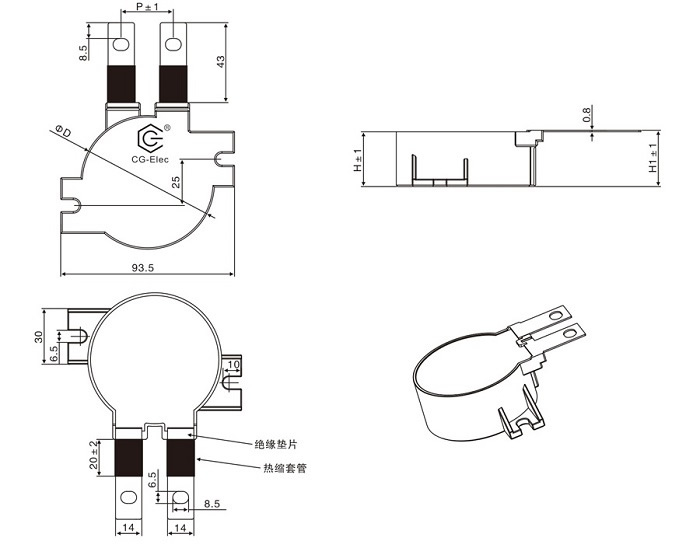

常用规格 单位:mm
电压
(VDC)
容量
(μF)
参考功率
(KW)
D H H1 P Imax
(A)
dv/dt
(V/μs)
引出方式
800 20 12-20 75 29 31 28 60 50 2*M6螺母
30 20-30 75 32 37 28 60 50 2*M6螺母
30 20-30 75 29 42 28 60 50 2*M6螺栓
45 30-35 85 34 39 28 75 50 2*M6螺母
20 12-20 61.5 29.5 30.5 28 50 50 插片
20 20-30 72 25.5 30.5 28 60 50 插片
30 20-30 72 29.5 30.5 28 60 50 插片
1000 20 20-30 72 29.5 30.5 28 60 50 插片

注:以上参数仅做参考,以实际图纸为准。
