MLC-XY 三角滤波器

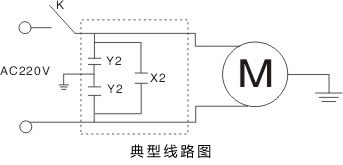

主要应用于电动工具（如：榨汁机、搅拌机等），消除电动工具在要工作时碳刷与转子之间产生的干扰。 电动工具在工作时，碳刷与转子由于摩擦产生干扰，此干扰会使其他电器产生误动作，影响电网的正常运转。X2用于除差模与谐波干扰，Y2用于消除共模干扰。产品为金属化薄膜卷绕而成，无感结构，阻燃环氧树脂封装，阻燃外壳，软线引出。很强的过电流，能很好的共模与差模干扰抑制能力。
| 技术参数 |
| 气候类别 | 40/85/21 |
| 适用温度范围 | -40 ℃~+85℃ |
| 额定电压 | 275V.AC 50/60Hz |
| 电容量偏差 | X2 ±10%(J) Y2±20%(M) |
| 绝缘电阻 | ≥6000MΩ C≤0.33μF f=10kHz ＞2000S C＞0.33μF f=1kHz
≥15000MΩ C≤0.33μF f=10kHz ＞5000S C＞0.33μF f=1kHz |
| 耐久性 | 正常工作下，耐电流冲击300万次 |
| 极间耐压 | UL94V-0级 |
| 耐电压 | X2 电容端 1200V.DC 10S Y2 电容端 2700V.DC 10S |
| 极壳绝缘电阻 | Rs＞15000MΩ (at 500V.DC) |
| 阻燃性 | UL94V-0 |
| 引用标准 | EN133200:1999;GB/T15287-94;GB/T15288-94;GB 7343-87 |
| 认证 | CQC |
| 常用尺寸 | 单位：mm |
| T | H | P |
| 24.5 | 27.5 | 22~28 |
| 33.5 | 35.5 | 22~28 |
| 33 | 45 | 22~28 |
| 30 | 45 | 22~28 |
| 35 | 50 | 22~28 |
| 38 | 54 | 22~28 |
备注：以上规格供选型参考，如有特殊需求可另行设计。
