首页 > 电容展示 > CBB11型金属箔式聚丙薄膜电容器
CBB11型金属箔式聚丙薄膜电容器

专门设计用于与100VAC~240VAC电源串联的电容降压电路应用场合,如电表、LED驱动等。金属化聚丙烯膜,卷绕式结构,阻燃环氧包封,具有自愈性能优异、能承受浪涌电压冲击等特点。


技术参数
引用标准 GB/T 14579、IEC 60684-17
气候类别 40/85/21
额定温度 85°C
工作温度范围 -40°C~85°C
额定电压 250VAC、275VAC、400VAC、450VAC
最大连续直流电压 400VDC
电容量范围 0.01μF~10μF
电容量偏差 ±5%(J),±10%(K),±20%(M)
耐电压 1.6 Urdc(5s)
损耗角正切(1kHz) Cr≤1μF:≤0.1%
Cr>1μF:≤0.2%
绝缘电阻 >0.33μF:≥5000S
≤0.33μF:≥15GΩ

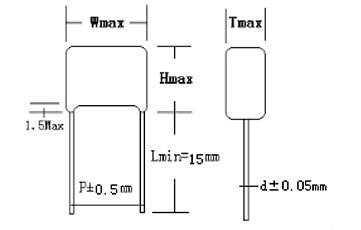

常用尺寸 单位:mm
容量
(μF)
W H T P D
630V
0.001 6.5 11 3.5 5 0.5
0.0015 6.8 10.7 3.7 5 0.5
0.0022 7 9.5 3.8 5 0.5
0.0027 7.2 9.8 3.8 5 0.5
0.0033 7.4 9.6 4.1 5 0.5
0.0039 6.7 10.3 3.6 5 0.5
0.0047 7.1 10.3 3.8 5 0.5
0.0056 8.7 10.5 3.7 7.5 0.5
0.0068 9.3 10.6 4 7.5 0.5
0.0075 9.2 10.3 4 7.5 0.5
0.0082 9.5 10.6 4.5 7.5 0.5
0.01 9.3 10.8 4.7 7.5 0.5
0.012 9.7 11 5.1 7.5 0.5
0.015 11.8 12.2 7.1 7.5 0.5
0.018 10.4 12.4 5.7 7.5 0.5
0.022 10.9 13.9 6 7.5 0.5
0.027 10.8 14.3 5.6 7.5 0.5
0.033 11.8 14.7 6.7 7.5 0.5
0.039 12.1 14.9 6.9 7.5 0.5
1000V
0.001 7 11.5 3.7 5 0.05
0.0015 7.5 12 4.2 5 0.05
0.0022 7.9 12.2 4.5 5 0.05
0.0027 8.2 12.2 4.8 5 0.05
0.0033 8.5 12.5 5.5 5 0.05
0.0039 9.1 12.5 6 5 0.05
0.0047 10.2 14 5.8 7.5 0.05
0.0056 10.5 14 6 7.5 0.05
0.0068 10.9 14.5 6 7.5 0.05
0.0075 11.2 14.5 6.2 7.5 0.05
0.0082 11.6 14.5 6.5 7.5 0.05
1200V
0.001 6.9 11.6 3.4 5 0.05
0.0015 7.2 12 3.5 5 0.05
0.0022 8 12.5 4 5 0.05
0.0027 8.5 12.5 5 5 0.05
0.0033 9 13 5.5 5 0.05
0.0039 9.6 13.7 5.3 6 0.05
0.0047 10.8 14 6.3 7.5 0.05
0.0056 11 14.2 6.5 7.5 0.05
0.0068 10.8 17.2 6 7.5 0.05
0.0075 10.8 17.5 6 7.5 0.05
0.0082 11 17.8 6.5 7.5 0.05

备注:可依需求制作特殊规格。
