CBB24谐振电容器

广泛应用于高频、直流、交流和脉冲电路中,广泛用于电子照明(如汽车头灯,整流器)。塑料外壳(UL94V-0),阻燃环氧填充,具有高频损耗小,内部升温小等特点。


技术参数
引用标准 GB/T 14579、IEC 60684-17
气候类别 55/125/21
额定温度 105°C
工作温度范围 -40°C~125°C
额定电压 305VAC/630VDC、400VAC/1000VDC、700VAC/1600VDC
电容量范围 0.001μF~1μF
电容量偏差 ±3%(H),±5%(J),±10%(K)
耐电压 1.6 Urdc(5s)
损耗角正切(1kHz) Cr≤1μF:≤0.1%
绝缘电阻 >0.33μF:≥7500S(>100V),≥3750S(≤100V)
≤0.33μF:≥25GΩ

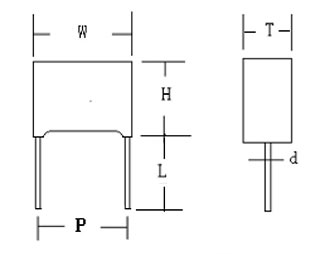

常用尺寸 单位:mm
容量
(μF)
W H T P D dv/dt
400VDC/450VDC
0.0082 10.5 9 4 7.5 0.6 900
0.01 13 9 4 10 0.6 600
0.012 13 9 4 10 0.6 600
0.015 13 9 4 10 0.6 600
0.018 13 9 4 10 0.6 600
0.022 13 11 5 10 0.6 600
0.027 13 11 5 10 0.6 600
0.033 13 11 5 10 0.6 600
0.039 13 11 5 10 0.6 600
0.047 13 12 6 10 0.6 600
0.056 13 12 6 10 0.6 600
0.027 18 11 5 15 0.8 500
0.033 18 11 5 15 0.8 500
0.039 18 11 5 15 0.8 500
0.056 18 11 5 15 0.8 500
0.068 18 11 5 15 0.8 500
0.082 18 12 6 15 0.8 500
0.1 18 12 6 15 0.8 500
0.12 18 13.5 7.5 15 0.8 500
0.15 18 13.5 7.5 15 0.8 500
0.18 18 14.5 8.5 15 0.8 500
0.22 18 16 10 15 0.8 500
0.27 18 19 11 15 0.8 500
0.33 18 19 11 15 0.8 500
0.12 26.5 15 6 22.5 0.8 400
0.15 26.5 15 6 22.5 0.8 400
0.18 26.5 15 6 22.5 0.8 400
0.22 26.5 16 7 22.5 0.8 400
0.27 26.5 16 7 22.5 0.8 400
0.33 26.5 17 8.5 22.5 0.8 400
0.39 26.5 17 8.5 22.5 0.8 400
0.47 26.5 18.5 10 22.5 0.8 400
0.56 26.5 18.5 10 22.5 0.8 400
400VAC
0.0022 18 11 5 15 0.8 2000
0.0027 18 11 5 15 0.8 2000
0.0033 18 11 5 15 0.8 2000
0.0039 18 11 5 15 0.8 2000
0.0047 18 11 5 15 0.8 2000
0.0056 18 11 5 15 0.8 2000
0.0068 18 11 5 15 0.8 2000
0.0082 18 11 5 15 0.8 2000
0.01 18 11 5 15 0.8 2000
0.012 18 11 5 15 0.8 2000
0.015 18 12 6 15 0.8 2000
0.018 18 12 6 15 0.8 2000
0.022 18 13.5 7.5 15 0.8 2000
0.027 18 13.5 7.5 15 0.8 2000
0.033 18 14.5 8.5 15 0.8 2000
0.039 18 16 10 15 0.8 2000
0.047 18 16 10 15 0.8 2000
0.056 18 19 11 15 0.8 2000
0.068 18 19 11 15 0.8 2000
0.018 26.5 15 6 22.5 0.8 800
0.022 26.5 15 6 22.5 0.8 800
0.027 26.5 15 6 22.5 0.8 800
0.033 26.5 15 6 22.5 0.8 800
0.039 26.5 15 6 22.5 0.8 800
0.047 26.5 16 7 22.5 0.8 800
0.056 26.5 16 7 22.5 0.8 800
0.068 26.5 17 8.5 22.5 0.8 800
0.082 26.5 17 8.5 22.5 0.8 800
0.1 26.5 18.5 10 22.5 0.8 800
0.12 26.5 22 12 22.5 0.8 800
0.15 26.5 22 12 22.5 0.8 800
700VAC(1600VDC)
0.00082 18 11 5 15 0.6 7500
0.001 18 11 5 15 0.6 7500
0.0012 18 11 5 15 0.6 7500
0.0015 18 11 5 15 0.6 7500
0.0018 18 11 5 15 0.6 7500
0.0022 18 11 5 15 0.6 7500
0.0027 18 11 5 15 0.6 7500
0.0033 18 11 5 15 0.6 7500
0.0036 18 11 5 15 0.6 7500
0.0039 18 11 5 15 0.6 7500
0.0047 18 11 5 15 0.6 7500
0.0051 18 11 5 15 0.8 7500
0.0056 18 11 5 15 0.8 7500
0.0068 18 11 5 15 0.8 7500
0.0075 18 12 6 15 0.8 7500
0.0082 18 12 6 15 0.8 7500
0.0091 18 12 6 15 0.8 7500
0.01 18 12 6 15 0.8 7500
0.012 18 13.5 7.5 15 0.8 7500
0.015 18 13.5 7.5 15 0.8 7500
0.018 18 14.5 8.5 15 0.8 7500
0.022 18 14.5 8.5 15 0.8 7500
0.00047 13 9 4 10 0.6 8000
0.00056 13 9 4 10 0.6 8000
0.00068 13 9 4 10 0.6 8000
0.00082 13 9 4 10 0.6 8000
0.001 13 9 4 10 0.6 8000
0.0012 13 9 4 10 0.6 8000
0.0015 13 9 4 10 0.6 8000
0.0018 13 9 4 10 0.6 8000
0.0022 13 9 4 10 0.6 8000
0.0027 13 9 4 10 0.6 8000
0.0033 13 11 5 10 0.6 8000
0.0036 13 11 5 10 0.6 8000
0.0039 13 11 5 10 0.6 8000
0.0047 13 12 6 10 0.6 8000
0.0056 13 12 6 10 0.6 8000
0.0068 13 13 7 10 0.6 8000

备注:可依需求制作特殊规格。
