无功补偿类电容器

广泛用于工厂、石化、风力发电、电信、公路、高层建筑等配电系统中做为补偿滤波功能。采用一次成型的圆柱形铝外壳,具有散热好、重量轻、体积小的特点,采用优质耐温薄膜作介质,损耗低、寿命长,采用特殊设计及制造工艺、具有极低阻抗和热损,采用国际最先进的设备和技术、耐涌流能力强,接线方式多样化,可以满足不同的使用场合,采用螺母式的压接方式,可以最大程度的减小因连接松动所造成的打火现象,通过国家电力电容器质量监督检测中心检验,符合美国电气工业协会标准EIA-456-A。

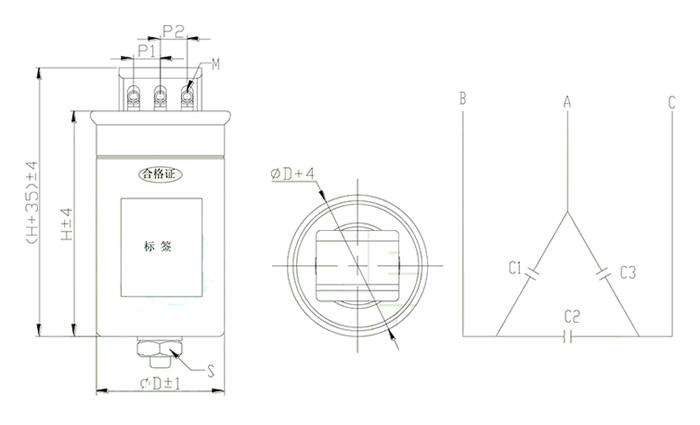

D(mm) P1=P2(mm) M/mm N.m S/mm N.m
86 18 M8*20 6 M12*16 10
96 18 M8*20 6 M16*25 12
106 20 M10*20 10 M16*25 12


技术参数
环境温度 -40/D
相对湿度 ≤90RH%
海拔高度 ≤2000m
容量范围 5kvar~50kvar(25°C)
额定电压 250VAC~525VAC(25°C)
容量偏差 ±3%,±5%
损耗角正切 介质损耗:≤0.0002(1000Hz 25°C)
电容损耗:≤0.0015(100Hz 25°C)
极间耐压 2.15Un/5s(25°C)
极壳耐压 3600VAC/2s (50/60Hz 25°C)
放电 3min 75V
密封性 90±2°C/3h
<0.5SCCM


常用尺寸 单位:mm
容量
(kvar)
容量
(μF)
D H I
(A)
引出
Un=250VAC
5 254.8 76 175 20 单相
7.5 382.2 76 240 30
10 509.6 86 240 40
15 764.3 106 240 60
Un=400VAC
5 99.5 76 175 7.2 三相
7.5 149.3 76 240 10.8
10 199 76 240 144.4
12 238.9 86 240 17.3
15 298.6 96 240 21.7
20 398.1 106 240 28.9
25 497.6 116 240 36.1
30 597.1 116 285 43.3
35 696.7 136 240 50.5
48 955.4 136 285 69.3
Un=415VAC
5 92.5 76 175 7 三相
7.5 138.7 76 210 10.4
10 184.9 76 240 13.9
12 221.9 86 240 16.7
15 277.4 96 240 20.9
20 369.8 106 240 27.8
25 462.3 116 240 34.8
30 554.7 116 285 41.7
40 739.7 136 240 55.6
45 832.1 136 285 62.6
50 924.6 136 285 69.6

备注:可依需求制作特殊规格。
