首页 > 电容展示 > HF高频交流滤波电容器
HF高频交流滤波电容器

广泛用于大功率变频器,风电变流器,光伏逆变器,UPS电源。可承受高有效值电流,可承受高频工作环境:20kHz,可靠性高,使用寿命长,无极性介质,铝外壳封装,油/惰性气体灌注,具有压力防爆装置。

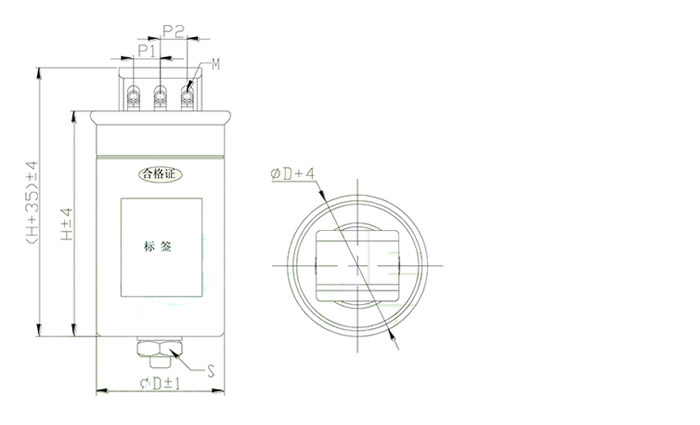

D(mm) P(mm) M/mm N.m S/mm N.m
86 36 M8*20 6 M12*16 10
96 36 M8*20 6 M16*25 12
106 40 M10*20 10 M16*25 12


技术参数
容量范围 15μF~210μF(25°C)
额定电压 250VAC~1400VAC(25°C)
容量偏差 ±10%,±5%
电介质 金属化薄膜
损耗角正切 介质损耗:≤0.0002(1000Hz 25°C)
电容损耗:≤0.0025(100Hz 25°C)
运行温度 -40°C~+85°C
核心温度 ≤85°C
存储温度 -40°C~+85°C
海拔高度 ≤2000m
预期寿命 100000h(Th≤70°C)
极间耐压 1.5Un/10s(25°C)
极壳耐压 3000VAC/10s (50/60Hz 25°C)
参考标准 IEC 61071-2007、GB/T 17702-2013、UL94V-0


常用尺寸 单位:mm
容量
(μF)
D H Irms
10kHz
40°C
(A)
Irms
10kHz
55°C
(A)
Ip
(A)
ESR
(mΩ)
Rth
(°C/W)
Urms=250VAC Un=350VAC
50 50 100 17 10 289 6.09 12.99
100 63.5 107 28 17 577 3.04 9.73
150 76 155 42 26 1109 2.07 6.4
200 76 175 49 30 1479 1.55 6.17
Urms=300VAC Un=420VAC
25 50 50 16 9 248 5.05 18.43
50 63.5 100 21 12 403 3.6 14.43
120 76 150 42 24 1190 1.65 7.87
200 76 205 44 25 1260 2.22 5.34
Urms=330VAC Un=460VAC
80 63.5 107 27 16 546 3.23 9.5
100 63.5 140 37 21 1075 2.29 7.2
150 76 175 46 26 1310 1.75 5.98
200 76 240 50 29 1747 1.96 4.5
Urms=400VAC Un=560VAC
50 76 110 26 15 511 2.86 11.61
100 86 125 36 20 798 2.22 8.14
150 86 175 52 30 1532 1.5 5.56
200 86 205 54 31 1596 1.75 4.46
Urms=500VAC Un=700VAC
33 76 115 22 14 399 3.69 12.14
60 76 155 34 20 893 2.78 7.25
100 76 205 40 24 945 2.97 4.96
133 86 205 47 27 1257 2.23 4.69
Urms=550VAC Un=780VAC
50 76 155 33 20 827 3.01 7.11
90 76 205 41 25 966 2.91 4.69
150 96 205 56 34 1575 1.78 4.05
210 116 205 67 40 2205 1.27 3.97
Urms=640VAC Un=900VAC
15 63.5 90 15 9 316 8.61 10.87
22 76 135 25 14 597 4.28 8.22
33 76 175 25 14 570 5.89 6.26
68 86 240 36 22 1174 4.25 4.05
Urms=850VAC Un=1200VAC
56 96 240 38 22 568 4 3.87
68 106 240 41 24 711 3.52 3.73
Urms=1000VAC Un=1400VAC
30 86 175 30 19 333 4.75 5.6
47 106 175 40 25 522 3.23 4.76
Urms=1400VAC Un=1900VAC
15 116 155 35 20 754 2.77 5.65

备注:可依需求制作特殊规格。
