FTBKMJ-S 矩形低压并联电容器 智能电容器
广泛应用于50Hz或60Hz的电力系统中，起到无功补偿（可采取共补、分补混补式结构），改善电压质量，提高变压器使用效率的作用。
采用优质耐高温金属化聚丙烯薄膜作介质，损耗低，发热小，温升低，自愈能力强，使运行寿命更长。采用最先进自动化的真空干燥技术排出芯组内部空气及水分子，使电容器的性能更具稳定性，电气性能更优良，电容器损失降至最低，长期运行也能保持优良稳定的电气性能。组合式结构，外形尺寸仅为普通型，圆柱形产品的1/2，安装方便。 重量轻，半固体填充介质，熔断低于70℃，有效的防爆结构，安全可靠。产品整体密封，内部采用超压自动切断安全保护装置及温度感应元器件，在安全性能方面具有国际先进水平，电容器失效时只表现为开路或温度感应断开状态。内装放电电阻，电源切断后，3分钟内电压降至75V以下（特别要求另行注明）。与欧美产品同步设计及制造工艺，可采取共补、分补混补式结构，使用合理，产品电气性能稳定可靠，并安装方便，简洁，（配用安装脚）。
| 技术参数 |
| 额定电压 | 250VAC/450VAC |
| 容量范围 | 5kvar~40kvar |
| 容量偏差 | -5%~+10% |
| 介质损耗 | ≤0.5W/kvar |
| 电介质强度 | 2.15Un/10s |
| 电极与壳电压强度 | 3000VAC/10s |
| 最大允许过电压 | 1.1Un |
| 最大允许过电流 | 1.3In |
| 安全防爆等级 | P2（压力式防爆结构+温度感应元器件，故障时呈开路状态及温度感应开关断开） |
| 工作温度范围 | -25°C~+50°C |
| 存储温度范围 | -25°C~+70°C |
| 海拔高度 | ≤2000m |
| 电介质材料 | 金属化聚丙烯薄膜 |
| 电极引出 | M6螺母式组合件（M6扭力：≤5.0N.m） |
| 外壳材质 | 不锈铁内部设计半固态式填充介质、内部均衡散热 |
| 参考标准 | IEC 60831、GB/T 12747 |
| 备注：如果使用在海拔高度超过2000m的环境，订货时应特别说明。 | |

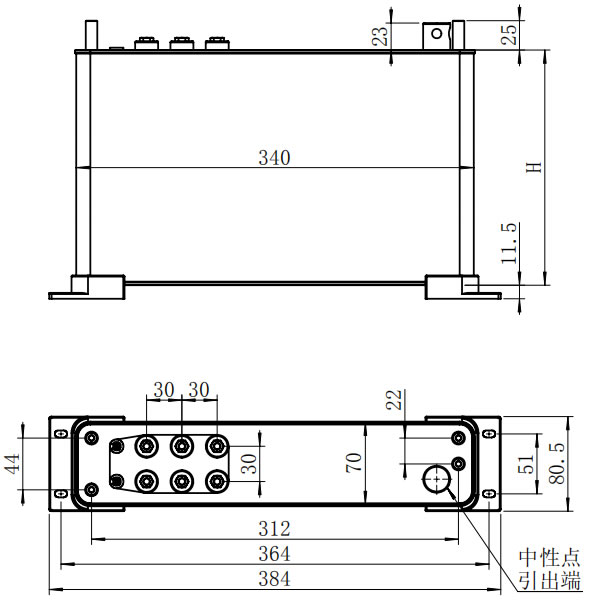

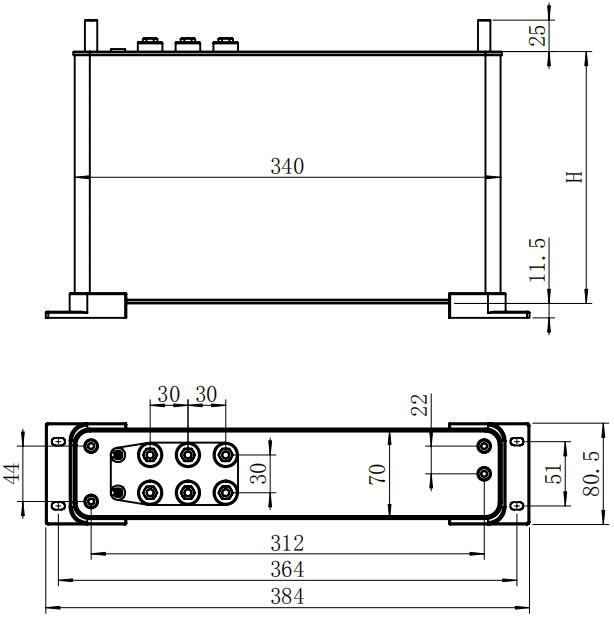

| 常用尺寸 | 单位：mm |
| 容量 (kvar) |
容量 (μF) |
电流 (A) |
W | T | H |
| Un=250VAC | |||||
| 2.5 | 127.4 | 3.3 | 340 | 70 | 110 |
| 5 | 254.8 | 6.6 | 340 | 70 | 110 |
| 10 | 509.6 | 13.3 | 340 | 70 | 110 |
| 15 | 764.3 | 20 | 340 | 70 | 150 |
| 20 | 1019.1 | 26.6 | 340 | 70 | 160 |
| 30 | 1528.7 | 33.3 | 340 | 70 | 210 |
| Un=450VAC | |||||
| 5 | 78.6 | 6.5 | 340 | 70 | 110 |
| 7.5 | 118 | 9.6 | 340 | 70 | 110 |
| 10 | 157.3 | 12.8 | 340 | 70 | 110 |
| 15 | 235.9 | 19.2 | 340 | 70 | 130 |
| 20 | 314.5 | 25.7 | 340 | 70 | 130 |
| 25 | 393.2 | 32.1 | 340 | 70 | 160 |
| 30 | 471.8 | 38.5 | 340 | 70 | 160 |
| 30 | 471.8 | 38.5 | 340 | 70 | 170 |
| 35 | 550.4 | 44.9 | 340 | 70 | 170 |
| 40 | 629.1 | 51.3 | 340 | 70 | 200 |
备注：可根据客户要求设计不同参数。
