FTBKMJ FTAKMJ 圆柱低压并联电力电容器

广泛应用于50Hz或60Hz的电力系统中,起到无功补偿,改善电压质量,提高变压器使用效率的作用。

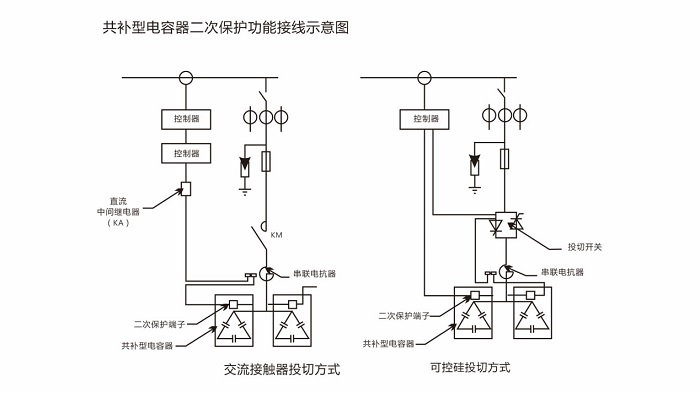

圆柱形铝外壳,表面经特殊工艺处理,不生锈、抗腐蚀,镀锡铜螺杆或压接式引出;全干式设计,内部结构紧凑、合理,体积比传统产品减小1/3至1/2;独特的干式过压力防爆技术,在安全性方面具有国家先进水平,电容器失效只表现为开路;与欧洲同步的设计及制造工艺,产品性能稳定可靠;自带放电功能,断电3分钟后,电压可降至75V以下,可根据客户要求选用二次保护电容器。

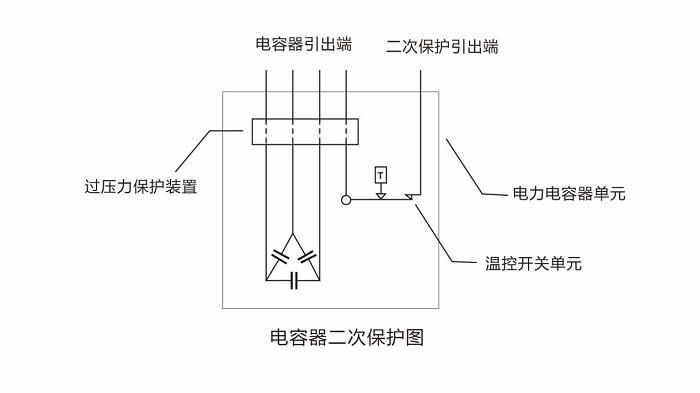

每台电容器都是采用独立的过压力安全保护装置,由于聚丙烯薄膜电容器损坏时,补偿系统内的保险丝,断路器未能提供充分的保护,当电容器过热、过压、过电流或电容器达到损坏寿命终结时,电容器内部会产生大量的气体,压力会迅速增加,面盖受压力上升到一定高度时,接线柱与内部的连接线断开,从而断开电容器电源,防止故障进一步扩大。安装电容器时,顶部要预留40mm空间,连接线要足够长,保证有弹性空间。





技术参数
参考标准 IEC 60831、GB/T 12747-2004
额定电压 250VAC~850VAC
容量范围 5kvar~40kvar
容量偏差 -5%~+10%
介质损耗 ≤0.5W/kvar
极间耐电压强度 2.15Un/10s
电极与壳间电压强度 3000VAC/60s
最大允许过电压 1.1Un
最大允许过电流 1.3In
安全防爆 内置顶盖过压保护装置,故障时呈开路状态
工作温度范围 -25°C~+50°C
存储温度范围 -25°C~+70°C
海拔高度 ≤2000m
电介质材料 金属化聚丙烯薄膜
电极引出 螺栓式(N型)或压接式(M型)
外壳材料 一次性成型带杆铝外壳
内部设计 全干式、内部均衡散热设计

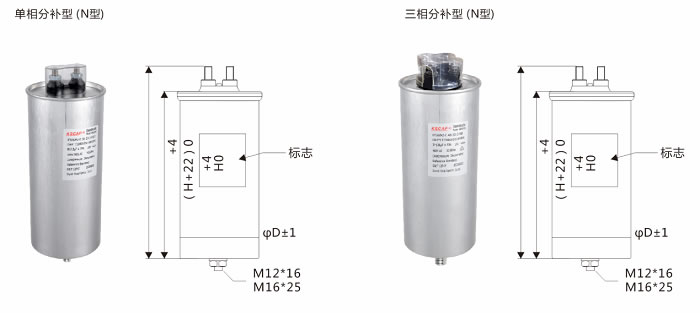

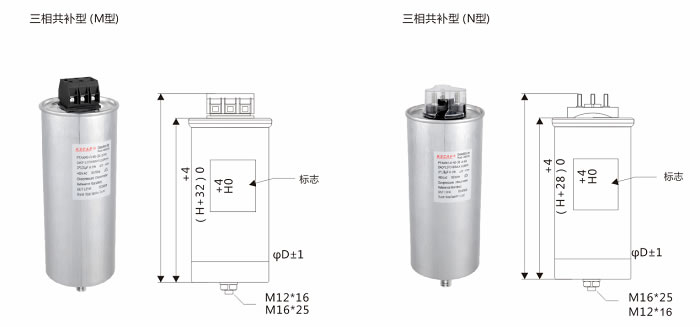

常用尺寸 单位:mm
容量
(kvar)
容量
(μF)
电流
(A)
直径 高度 安装螺杆 引出
Un=415VAC 三相共补
5 3*31 7 76 210 M12*16 M
7.5 3*46.2 10.4 76 210 M12*16 M
10 3*62 14 76 240 M12*16 M
15 3*92.5 20.9 86 260 M16*25 M/N
20 3*123.5 27.9 96 260 M16*25 M/N
25 3*154 34.7 106 260 M16*25 M/N
30 3*185 41.8 116 260 M16*25 M/N
40 3*246 55.6 136 260 M16*25 M/N
Un=450VAC 三相共补
5 3*26.2 6.4 76 210 M12*16 M
7.5 3*39.3 9.6 76 210 M12*16 M
10 3*52.5 12.8 76 210 M12*16 M
15 3*78.6 19.2 86 240 M12*16 M/N
20 3*105 25.7 86 260 M12*16 M/N
25 3*131 32 96 260 M16*25 M/N
30 3*158 38.6 106 260 M16*25 M/N
40 3*209 51.3 136 260 M16*25 M/N
Un=480VAC 三相共补
5 3*23.1 6 76 210 M12*16 M
7.5 3*34.6 9 76 210 M12*16 M
10 3*46.1 12 76 240 M12*16 M
15 3*69.1 18 86 240 M12*16 M/N
20 3*92.2 24.1 96 260 M16*25 M/N
25 3*115.2 30.1 106 260 M16*25 M/N
30 3*138.2 36.1 116 260 M16*25 M/N
40 3*184.3 48.1 116 290 M16*25 M/N
Un=525VAC 三相共补
5 3*19.2 5.5 76 210 M12*16 M
7.5 3*29 8.2 76 210 M12*16 M
10 3*38.5 11 76 240 M12*16 M
15 3*57.8 16.5 86 260 M12*16 M/N
20 3*77 22 96 260 M16*25 M/N
25 3*96.3 27.5 106 260 M16*25 M/N
30 3*115.5 33 116 260 M16*25 M/N
40 3*154 43.9 116 260 M16*25 M/N
Un=690VAC 三相共补
5 3*11.1 4.2 76 240 M12*16 M/N
10 3*15.5 8.4 86 260 M12*16 M/N
15 3*33.5 12.6 86 260 M12*16 M/N
20 3*44.6 16.7 96 260 M16*25 M/N
25 3*55.7 20.9 106 260 M16*25 M/N
30 3*66.9 25.1 116 260 M16*25 M/N
Un=750VAC 三相共补
5 3*9.2 3.8 76 240 M12*16 M/N
10 3*18.4 7.6 76 260 M12*16 M/N
15 3*27.6 11.4 96 260 M12*16 M/N
20 3*36.8 15.2 106 260 M16*25 M/N
25 3*45.9 18.9 116 260 M16*25 M/N
30 3*55.1 22.7 116 290 M16*25 M/N
Un=800VAC 三相共补
5 3*8.3 3.6 76 240 M12*16 M/N
10 3*16.6 7.2 76 260 M12*16 M/N
15 3*24.8 10.8 96 260 M16*25 M/N
20 3*33.1 14.4 106 260 M16*25 M/N
25 3*41.4 18 116 260 M16*25 M/N
30 3*49.7 21.6 116 290 M16*25 M/N
Un=850VAC 三相共补
5 3*7.5 3.6 76 240 M12*16 M/N
10 3*14.7 6.8 86 260 M12*16 M/N
15 3*22 10.2 86 260 M12*16 M/N
20 3*29.4 13.5 96 260 M16*25 M/N
25 3*36.7 16.9 116 260 M16*25 M/N
30 3*44 20.3 116 290 M16*25 M/N
Un=250VAC 单相分补
5 255 20.3 76 240 M12*16 N
7.5 382 30 86 240 M12*16 N
10 510 40 96 260 M16*25 N
15 765 60 116 260 M16*25 N
20 1020 80 116 290 M16*25 N
Un=450VAC 三相共补
5 3*26.2 6.4 76 240 M12*16 N
7.5 3*39.3 9.6 76 240 M12*16 N
10 3*52.5 12.8 76 240 M12*16 N
15 3*78.6 19.2 86 260 M12*16 M/N
20 3*104.8 25.7 96 260 M16*25 M/N
25 3*131 32.1 106 260 M16*25 M/N
30 3*157.2 38.5 116 260 M16*25 M/N
40 3*209.6 51.3 136 290 M16*25 M/N
Un=480VAC 三相共补
5 3*23.1 6 76 240 M12*16 N
7.5 3*34.6 9 76 240 M12*16 N
10 3*46.1 12 86 240 M12*16 M/N
15 3*69.1 18 96 260 M16*25 M/N
20 3*92.2 24.1 106 260 M16*25 M/N
25 3*115.2 30.1 116 260 M16*25 M/N
30 3*138.2 36.1 116 290 M16*25 M/N
40 3*184.3 48.1 136 290 M16*25 M/N
Un=525VAC 三相共补
5 3*19.2 5.5 76 240 M12*16 N
7.5 3*29 8.2 76 240 M12*16 N
10 3*38.5 11 86 240 M12*16 M/N
15 3*57.8 16.5 96 260 M16*25 M/N
20 3*77 22 106 260 M16*25 M/N
25 3*96.3 27.5 116 260 M16*25 M/N
30 3*115.5 33 116 290 M16*25 M/N
40 3*154 43.9 136 290 M16*25 M/N
Un=690VAC 三相共补
5 3*11.1 4.2 76 240 M12*16 M/N
10 3*15.5 8.4 86 260 M12*16 M/N
15 3*33.5 12.6 96 260 M16*25 M/N
20 3*44.6 16.7 116 260 M16*25 M/N
25 3*55.7 20.9 136 260 M16*25 M/N
30 3*66.9 25.1 136 260 M16*25 M/N
Un=750VAC 三相共补
5 3*9.2 3.8 76 240 M12*16 M/N
10 3*18.4 7.6 86 260 M12*16 M/N
15 3*27.6 11.4 96 260 M16*25 M/N
20 3*36.8 15.2 116 260 M16*25 M/N
25 3*45.9 18.9 116 290 M16*25 M/N
30 3*55.1 22.7 136 260 M16*25 M/N
Un=800VAC 三相共补
5 3*8.3 3.6 76 240 M12*16 M/N
10 3*16.6 7.2 76 260 M12*16 M/N
15 3*24.8 10.8 96 260 M16*25 M/N
20 3*33.1 14.4 106 260 M16*25 M/N
25 3*41.4 18 116 260 M16*25 M/N
30 3*49.7 21.6 116 290 M16*25 M/N
Un=850VAC 三相共补
5 3*7.5 3.6 76 240 M12*16 M/N
10 3*14.7 6.8 86 260 M12*16 M/N
15 3*22 10.2 96 260 M16*25 M/N
20 3*29.4 16.5 116 260 M16*25 M/N
25 3*36.7 16.9 116 290 M16*25 M/N
30 3*44 20.3 136 260 M16*25 M/N

备注:可根据客户要求设计不同参数。
