FTBKMJ-L 椭圆型低压并联电力电容器

广泛应用于50Hz或60Hz的电力系统中,起到无功补偿,改善电压质量,提高变压器使用效率的作用。

采用优质耐高温金属化聚丙烯薄膜作介质,损耗低,发热小,温升低,自愈能力强,使运行寿命更长。采用最先进自动化的真空干燥技术排出芯组内部空气及水分子,使电容器的性能更具稳定性,电气性能更优良,电容器损失降至最低,长期运行也能保持优良稳定的电气性能。选用进口不锈铁材料作为电容器的外壳,坚固结实,散热性能优越于其他材料。铜材螺栓接线端子设计合理,使端子导线连接良好。产品整体密封,内部采用超压自动切断安全保护装置,在安全性能方面具有国际先进水平,电容器失效时只表现为开路。内装放电电阻,电源切断后,3分钟内电压降至75V以下。与欧美产品同步设计及制造工艺,产品电气性能稳定可靠,并安装方便,简洁,配用安装脚。


技术参数
参考标准 IEC 60831、GB/T 12747
额定电压 250VAC~1000VAC
容量范围 5kvar~40kvar
容量偏差 -5%~+10%
介质损耗 ≤0.5W/kvar
极间耐电压强度 2.15Un/10s
电极与壳间电压强度 3000VAC/60s
最大允许过电压 1.1Un
最大允许过电流 1.3In
安全防爆 内置顶盖过压保护装置,故障时呈开路状态
工作温度范围 -25°C~+50°C
存储温度范围 -25°C~+70°C
海拔高度 ≤2000m
电介质材料 金属化聚丙烯薄膜
电极引出 螺栓式(N型)
外壳材质 马口铁外壳
内部设计 全干式、内部均衡散热设计

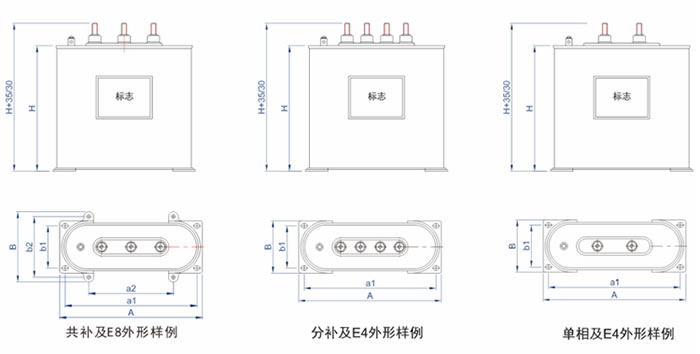

常用尺寸 单位:mm
容量
(kvar)
容量
(μF)
电流
(A)
A B H a1 b1 a2 b2
Un=250VAC 分补
5 3*84.9 11.5 196 72 180 179 58 - -
10 3*169.9 13.3 196 72 180 179 58 - -
15 3*254.8 20 196 72 210 179 58 - -
20 3*339.7 26.7 226 110 210 209 66 134 96
25 3*424.6 33.3 226 110 210 209 66 134 96
Un=280VAC 分补
5 3*67.7 5.3 196 72 180 179 58 - -
10 3*135.4 11.9 196 72 180 179 58 - -
15 3*203.1 17.9 196 72 210 179 58 - -
20 3*270.8 23.8 226 110 210 209 66 134 96
25 3*338.5 29.8 226 110 260 209 66 134 96
Un=415VAC 三相共补
5 3*30.8 7 196 72 130 179 58 - -
10 3*61.6 13.9 196 72 130 179 58 - -
15 3*92.5 20.9 196 72 180 179 58 - -
20 3*123.3 27.8 196 72 210 179 58 - -
25 3*154.1 34.8 226 110 220 210 66 134 96
30 3*184.9 41.7 226 110 220 209 66 134 96
40 3*246.6 55.6 226 110 260 209 66 134 96
Un=450VAC 三相共补
5 3*26.2 6.4 196 72 130 179 58 - -
10 3*52.4 12.8 196 72 130 179 58 - -
15 3*78.6 19.2 196 72 180 179 58 - -
20 3*104.8 25.7 196 72 210 179 58 - -
25 3*131.1 32.1 226 110 210 209 66 134 96
30 3*157.3 38.5 226 110 210 209 66 134 96
40 3*209.7 51.3 226 110 260 209 66 134 96
Un=480VAC 三相共补
5 3*23 6 196 72 130 179 58 - -
10 3*46.1 12 196 72 130 179 58 - -
15 3*69.1 18 196 72 180 179 58 - -
20 3*92.2 24.1 196 72 210 179 58 - -
25 3*115.2 30.1 226 110 210 209 66 134 96
30 3*138.2 36.1 226 110 210 209 66 134 96
40 3*184.3 48.1 226 110 260 209 66 134 96
Un=525VAC 三相共补
5 3*19.3 5.5 196 72 130 179 58 - -
10 3*38.5 11 196 72 130 179 58 - -
15 3*57.8 16.5 196 72 180 179 58 - -
20 3*77 22 196 72 210 179 58 - -
25 3*96.3 27.5 226 110 210 209 66 134 96
30 3*115.5 33 226 110 210 209 66 134 96
40 3*154.1 44 226 110 260 209 66 134 96
Un=690VAC 三相共补
5 3*11.1 4.2 196 72 130 179 58 - -
10 3*22.3 8.4 196 72 130 179 58 - -
15 3*33.4 12.6 196 72 180 179 58 - -
20 3*44.6 16.7 196 72 210 179 58 - -
25 3*55.7 20.9 226 110 210 209 66 134 96
30 3*66.9 25.1 226 110 210 209 66 134 96
40 3*89.2 33.5 226 110 260 209 66 134 96
Un=1000VAC 单相
5 15.9 5 196 72 130 179 58 - -
10 31.8 10 196 72 130 179 58 - -
15 47.7 15 196 72 180 179 58 - -
20 63.7 20 196 72 210 179 58 - -
25 79.6 25 226 110 210 209 66 134 96
30 95.5 30 226 110 210 209 66 134 96
40 127.3 40 226 110 260 209 66 134 96

备注:可根据客户要求设计不同参数。
