MKP-DP DC-Link塑壳直流支撑电容器
广泛应用于DC-Link电路中，做滤波/储能用。可替代电解电容，性能稳定，寿命长。应用于风能发电、光伏逆变器电路中，另可用于UPS电源、变频器、电镀电源、大型开关电源、SVG动态无功补偿设备，也能用于其他电力电子设备。干式结构，固体环氧封装，等效串联电阻小，能承受较大的纹波电流，工程塑胶外壳，安装简单方便，自感小，温升低，寿命长，用于直流滤波线路中可替代电解电容。
| 技术参数 |
| 参考标准 | IEC61071 GB17702 |
| 额定电压 | 800VDC~1300VDC |
| 额定容量 | 80uF~280uF 100Hz @ +25℃ |
| 电容量偏差 | ±5 %（J） ±10 %（K）其它偏差可选 @ 100Hz @+25℃ |
| 工作温度范围 | -40℃ ～+70℃ |
| 储存温度范围 | -40℃ ～+85℃ |
| 损耗因素 | tgδ≤0.002 @ 100Hz @ +25℃ |
| 绝缘电阻 | 典型值（Ris x C）: ≥5000S 温度.: +25 °C @ 1min & 测试电压: 100 Vdc |
| 电介质强度 | 1.5Un 10S |
| 电极与壳电压强度 | 3000VAC 2秒 @+25℃ 50/60Hz |
| 寿命预期 | 100,000hours at Un and Th≤ 70°C |
| 电介质材料 | 金属化聚丙烯薄膜 |
| 电极安装螺母/扭力 | 铜质螺母（M6≤4N.m，M8≤6N.m/参照IEC61881） |
| 外保护面/外壳 | 工程塑胶外壳（带安装脚） |
| 填充料 | 绝缘填充胶（UL94- V0） |
| 备注：如海拔使用高度超过2000m，应考虑对流冷却和外绝缘的影响。 | |

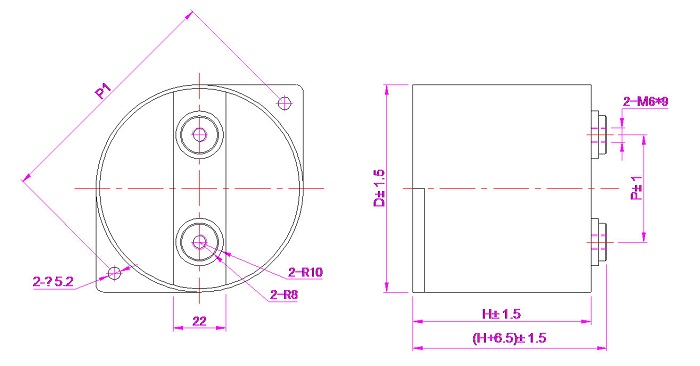

| 常用尺寸 | 单位：mm |
| 容量 (μF) |
ESR (mΩ) |
Rth (°C/W) |
Irms 40°C (A) |
Irms 50°C (A) |
Irms 60°C (A) |
D | H | P | P1 |
| Un=800VDC | |||||||||
| 180 | 2.9 | 6.5 | 46 | 39 | 25 | 87 | 55 | 45 | 101 |
| 230 | 2.7 | 5.6 | 53 | 45 | 29 | 87 | 65 | 45 | 101 |
| 280 | 2.6 | 5.4 | 61 | 51 | 33 | 87 | 75 | 45 | 101 |
| Un=1100VDC | |||||||||
| 110 | 2.8 | 639 | 43 | 35 | 22 | 87 | 55 | 45 | 101 |
| 150 | 2.5 | 6.7 | 51 | 42 | 26 | 87 | 65 | 45 | 101 |
| 190 | 2.2 | 6.6 | 59 | 49 | 31 | 87 | 75 | 45 | 101 |
| Un=1300VDC | |||||||||
| 80 | 3.1 | 7.2 | 36 | 31 | 21 | 87 | 55 | 45 | 101 |
| 100 | 2.9 | 6.9 | 41 | 35 | 23 | 87 | 65 | 45 | 101 |
| 120 | 2.8 | 6.8 | 45 | 37 | 25 | 87 | 75 | 45 | 101 |
备注：可根据客户要求设计不同参数。
