CBB65

主要适用于安全要求高的交流电机启动,运行及储能,交流滤波等场合。选用优质聚丙烯薄膜作介质,加厚复合型金属作电极,金属壳体,真空流油,250#快接端子引出,P2级压力式防爆结构。该系列产品具有散热快,抗腐蚀,安全可靠等特点。

技术参数 |
引用标准 | GB/T 3667,IEC 60252,UL810 |
气候类别 | 40/70/21,40/85/21 |
额定电压 | 150VAC~600VAC(50/60Hz) |
电容量范围 | 3μF~100μF |
电容量偏差 | ±5%(J) |
耐电压 | 1.5Un/2Un/10s 3000VAC/30s |
损耗角正切 | ≤0.002% (1kHz) |
绝缘电阻 | ≥3000mΩ.μF(25°C 1min 250VDC) |

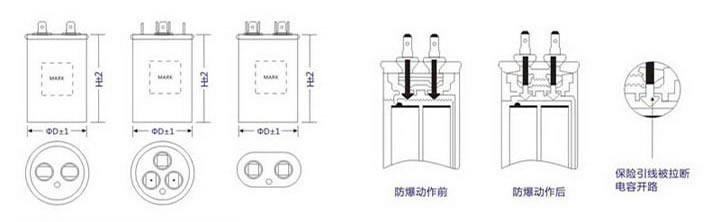

防爆等级 | P2 |
常用尺寸 | 单位:mm |
容量 (μF) |
250VAC | 450VAC | ||||||||
圆形 | 椭圆形 | 圆形 | 椭圆形 | |||||||
D | H | L | W | H | D | H | L | W | H | |
10 | 40 | 55 | 51.5 | 31.5 | 60 | 40 | 65 | 51.5 | 31.5 | 65 |
15 | 40 | 55 | 51.5 | 31.5 | 65 | 40 | 75 | 51.5 | 31.5 | 75 |
20 | 40 | 65 | 51.5 | 31.5 | 75 | 40 | 75 | 51.5 | 31.5 | 75 |
25 | 40 | 65 | 51.5 | 31.5 | 75 | 45 | 85 | 51.5 | 31.5 | 85 |
30 | 40 | 65 | 71.5 | 45 | 65 | 45 | 95 | 71.5 | 45 | 75 |
32 | 40 | 75 | 71.5 | 45 | 65 | 50 | 85 | 71.5 | 45 | 85 |
35 | 40 | 75 | 71.5 | 45 | 65 | 50 | 95 | 71.5 | 45 | 85 |
40 | 45 | 75 | 71.5 | 45 | 75 | 50 | 100 | 71.5 | 45 | 85 |
50 | 45 | 85 | 71.5 | 45 | 85 | 50 | 115 | 71.5 | 45 | 100 |
60 | 45 | 95 | 71.5 | 45 | 100 | 55 | 115 | 71.5 | 45 | 100 |
备注:如果以上常规参数没有的可以根据特殊要求进行定制。
