SDL 直流支撑电容器_电容展示

引用标准	IEC61071
使用温度范围	-40°C~+85°C
存储温度范围	-40°C~+85°C
容量范围	80μF~5600μF
容量偏差	±5%，±10%
电压范围	600VDC~2500VDC
极间耐压	1.5Un 10s
极壳耐压	1.5Un+1000VAC 10s 50Hz
损耗角正切	0.002 100Hz 25°C
预期寿命	100000 小时
失效率	50FIT
绝缘电阻	≥5000s 100VAC 25°C
过压	1.1Un 30%，1.15Un 30min/day，1.2Un 5min/day 1.3Un 1min/day，1.5Un 50ms 1000times

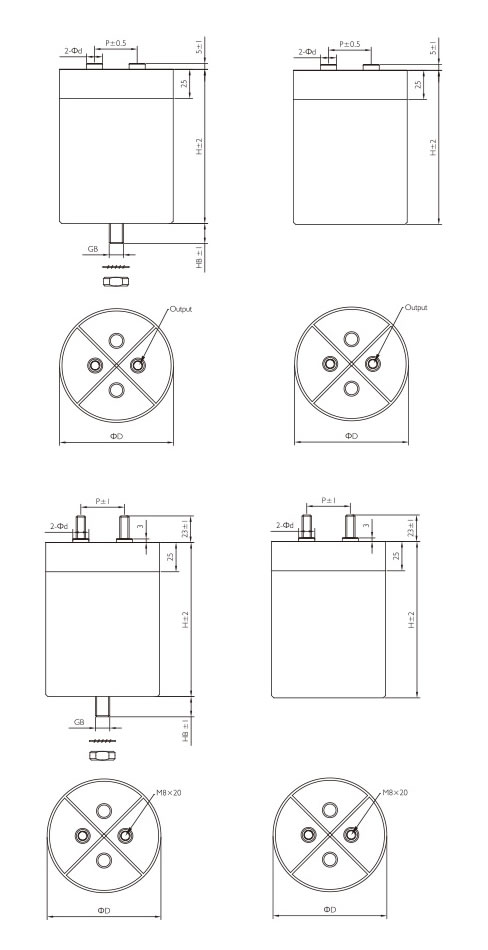

引出类型

单位：mm

D=76，86	D=116	D=136
d=14	d=14	d=16
p=32	p=50	p=50
引出：M6*10	引出：M6*10	引出：M8*10
底部：M12*16	底部：M1216，M1625	底部：M1216，M1625

螺杆类型

单位：mm

内螺母 M6	5 N.M Max
内螺母 M8	8.5 N.M Max
内螺母 M10	12 N.M Max
外螺栓 M6	2 N.M Max
外螺栓 M8	4 N.M Max
外螺栓 M10	9 N.M Max
外螺栓 M12	14 N.M Max
底部螺栓 M12	15 N.M Max
底部螺栓 M16	20 N.M Max

常用尺寸

单位：mm

容量 (μF)	D	H	Ipeak (A)	Irms 40°C (A)	Irms 55°C (A)	Irms 60°C (A)	ESR max 1kHz (mΩ)	Ls (nH)	Rth (K/W)	重量 (kg)
Un=600VDC，Us=900VDC
480	76	95	2880	65	60	54	1.5	55	5.6	0.6
650	76	120	3250	65	58	52	1.9	60	4.7	0.7
780	76	140	3120	65	54	49	2.2	65	4.6	0.75
820	76	155	4100	65	61	62	1.5	50	4.3	0.9
950	76	174	4750	65	61	63	1.5	55	4.2	1
650	86	95	3900	65	61	63	1.2	55	5.1	0.72
880	86	120	4400	65	61	59	1.5	60	4.7	1
1000	86	135	4000	65	61	54	1.8	65	4.6	1.1
1100	86	140	4400	65	61	56	1.7	65	4.6	1.15
1100	86	155	5500	65	61	63	1.4	50	4.4	1.25
1300	86	174	6500	65	61	64	1.4	55	4.3	1.3
2000	86	252	8000	65	61	65	1.1	60	3	1.8
1200	116	95	6000	80	75	80	0.7	55	5.4	1.95
1600	116	120	4800	80	75	70	1	60	5	1.5
2000	116	140	6000	80	75	67	1.1	65	4.9	1.75
2100	116	158	10500	100	95	92	0.8	50	3.6	2
2400	116	174	12000	100	95	92	0.9	60	3.4	2.2
3000	116	230	18000	100	100	100	0.8	50	2.7	2.8
5600	136	295	28000	100	100	100	0.8	65	2	4.9
Un=900VDC，Us=1350VDC
370	76	125	3300	60	56	50	1.2	40	3.7	0.75
390	76	120	1600	35	31	25	3.7	60	3.9	0.7
450	76	145	3200	62	57	52	1.3	45	3.2	0.85
490	86	125	4400	71	66	61	0.9	40	3.3	0.95
520	86	120	2100	40	35	30	2.9	60	3.5	0.9
570	76	175	3400	62	57	52	1.6	50	2.7	1.1
600	86	145	4200	72	67	62	1.1	45	2.9	1.1
750	86	175	4500	75	70	65	1.3	50	2.4	1.3
780	76	225	3100	65	60	55	2	60	2	1.3
1000	116	150	4000	55	51	45	1.6	60	2.9	1.7
1100	86	225	4400	76	71	65	1.5	60	1.8	1.6
1200	116	150	8400	88	83	78	0.7	45	2.5	2.1
1500	116	180	9000	90	85	80	0.7	50	2.1	2.4
2000	116	230	8000	95	90	85	0.9	60	1.7	3
2800	136	230	11400	100	95	90	0.7	60	1.5	4.1
Un=1100VDC，Us=1650VDC
250	76	120	1500	32	28	22	4.6	60	3.9	0.7
330	86	120	2000	38	33	28	3.6	60	3.5	0.9
370	86	130	1900	40	35	30	3.8	60	3.2	0.95
400	86	145	4000	68	63	55	1.2	45	2.9	1.1
420	86	155	4200	70	65	60	1.2	45	2.7	1.2
500	86	175	4000	68	63	58	1.5	50	2.4	1.3
600	86	225	4500	70	65	60	1.2	50	2.3	1.6
650	116	125	4200	50	45	40	1.9	60	2.9	1.7
680	86	225	4100	70	65	60	1.8	60	1.8	1.6
730	116	150	7300	80	75	70	0.8	45	2.5	2.1
900	136	125	5400	55	50	45	1.4	60	2.5	2.3
920	116	180	7400	85	80	75	0.9	50	2.1	2.4
1200	116	225	7200	85	75	70	1.3	60	1.8	2.8
1300	116	230	7800	90	85	80	1.1	60	1.7	3
1700	136	230	10200	100	95	90	0.9	60	1.5	4.2
1900	136	260	15200	120	114	108	0.5	50	1.3	4.7
2600	136	335	15600	120	115	110	0.6	60	1	6
Un=1300VDC，Us=1950VDC
180	76	120	1480	28	24	19	5.6	60	3.9	0.7
240	86	120	1880	35	30	25	4.2	60	3.5	0.9
350	86	175	3500	60	55	50	1.8	50	2.4	1.3
450	116	125	3600	45	40	35	2.3	60	2.9	1.7
470	86	225	3800	65	60	54	2.2	60	1.8	1.6
500	116	150	6500	75	70	65	0.9	45	2.5	2.1
630	136	125	5000	50	45	40	1.7	60	2.5	2.3
650	116	180	6500	78	73	68	1	50	2.1	2.4
850	116	230	6800	78	73	68	1.3	60	1.7	3
900	136	180	9000	85	80	75	0.8	50	1.9	3.3
1200	136	230	9600	85	80	75	1	60	1.5	4.1
1400	136	260	14000	115	110	105	0.6	50	1.3	4.6
1800	136	335	14400	120	115	110	0.7	60	1	6
Un=1500VDC，Us=2250VDC
130	76	120	1560	25	21	16	7.1	60	3.9	0.7
170	86	120	2100	32	28	23	5.4	60	3.5	0.9
260	86	175	3150	65	60	55	2.3	50	2.4	1.3
330	116	125	4000	40	35	30	2.8	60	2.9	1.7
350	86	225	4200	60	55	50	2.7	60	1.8	1.6
400	116	150	4800	70	65	60	1.4	45	2.5	2.1
460	136	125	5550	45	40	35	1.1	60	2.5	2.3
500	116	180	6000	70	65	60	2.1	50	2.1	2.4
680	116	230	8200	72	67	62	1.5	60	1.7	3
690	136	180	8300	78	73	68	0.9	50	1.9	3.3
920	136	230	11100	80	75	70	1.2	60	1.5	4.1
1000	136	260	12000	110	105	100	0.7	50	1.3	4.6
1350	136	335	16200	115	110	105	0.8	60	1	6
Un=1900VDC，Us=2850VDC
80	76	120	1200	22	18	15	8.4	60	3.9	0.7
100	86	120	1400	28	24	20	6.3	60	3.5	0.9
150	86	175	2900	52	47	42	2.6	50	2.4	1.3
190	116	125	2700	36	31	25	3.4	60	2.9	1.7
200	86	225	2800	55	50	45	3.3	60	1.8	1.7
220	116	150	5500	65	60	55	1.2	45	2.5	2.1
275	136	125	3900	42	37	32	2.4	60	2.5	2.3
280	116	180	5300	65	60	55	1.5	50	2.1	2.4
380	116	230	5300	68	63	58	1.8	60	1.7	3
400	136	180	7600	72	67	62	1.1	50	1.9	3.3
540	136	230	7600	75	70	65	1.3	60	1.5	4.1
600	136	260	11400	100	95	90	0.8	50	1.3	4.6
800	136	335	11200	105	100	95	1	60	1	6
Un=2500VDC，Us=3750VDC
110	116	130	1760	45	40	35	2.3	40	2.8	1.8
150	136	130	2400	50	45	40	1.8	40	2.4	2.5
220	116	230	3550	45	40	35	1.6	60	1.7	3
310	136	230	4960	50	45	40	1.4	60	1.5	4.1
