SAL 直流支撑电容器
用于光伏，风能并网逆变器、高压变频器。产品用于直流支撑电路，可以完全取代电解电容，低的等效串联电阻，强的吸收纹波能力，具有自愈性，长寿命，大容量等特点。无感结构，方形铝外壳干式，环氧树脂封装环。
| 技术参数 |
| 引用标准 | IEC61071 |
| 使用温度范围 | -40°C~+85°C |
| 存储温度范围 | -40°C~+85°C |
| 容量范围 | 550μF~10000μF |
| 容量偏差 | ±5%，±10% |
| 电压范围 | 800VDC~2800VDC |
| 极间耐压 | 1.5Un 10s |
| 极壳耐压 | 1.5Un+1000VAC 10s 50Hz |
| 损耗角正切 | 0.002 100Hz 25°C |
| 预期寿命 | 100000 小时 |
| 失效率 | 50FIT |
| 绝缘电阻 | ≥5000s 100VAC 25°C |
| 过压 | 1.1Un 30%，1.15Un 30min/day，1.2Un 5min/day 1.3Un 1min/day，1.5Un 50ms 1000times |
| 螺杆类型 | 单位：mm |
| 内螺母 M6 | 5 N.M Max |
| 内螺母 M8 | 8.5 N.M Max |
| 内螺母 M10 | 12 N.M Max |
| 外螺栓 M6 | 2 N.M Max |
| 外螺栓 M8 | 4 N.M Max |
| 外螺栓 M10 | 9 N.M Max |
| 外螺栓 M12 | 14 N.M Max |

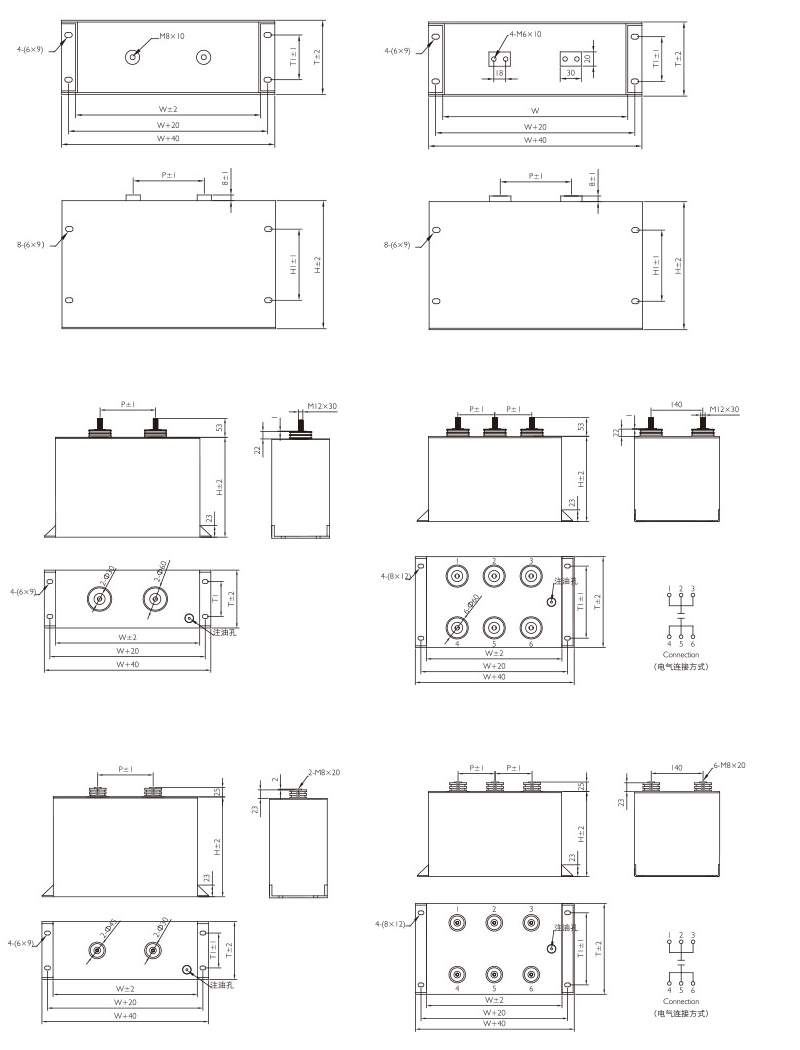

| 常用尺寸 | 单位：mm |
| 常用尺寸 | 单位：mm |
| 容量 (μF) |
W | T | H | T1 | H1 | Irms 25°C (A) |
ESR max 1kHz (mΩ) |
Ls (nH) |
Rth (K/W) |
重量 (kg) |
| Un=800VDC，Us=1200VDC | ||||||||||
| 3000 | 255 | 120 | 180 | 80 | 80 | 150 | 1.5 | 120 | 0.98 | 7.5 |
| 4000 | 280 | 120 | 205 | 80 | 100 | 180 | 1.3 | 120 | 0.75 | 9.5 |
| 5000 | 305 | 120 | 235 | 80 | 120 | 200 | 1.1 | 120 | 0.61 | 10.8 |
| 8000 | 280 | 230 | 205 | 170 | 100 | 300 | 0.9 | 120 | 0.51 | 18.6 |
| 10000 | 305 | 230 | 235 | 170 | 120 | 400 | 0.8 | 120 | 0.45 | 20.5 |
| Un=1200VDC，Us=1800VDC | ||||||||||
| 2000 | 255 | 120 | 180 | 80 | 80 | 130 | 1.7 | 120 | 0.98 | 7.5 |
| 2500 | 280 | 120 | 205 | 80 | 100 | 150 | 1.5 | 120 | 0.75 | 9.5 |
| 3200 | 305 | 120 | 235 | 80 | 120 | 180 | 1.3 | 120 | 0.61 | 10.8 |
| 5000 | 280 | 230 | 205 | 170 | 100 | 300 | 1.1 | 120 | 0.51 | 18.6 |
| 6500 | 305 | 230 | 235 | 170 | 120 | 400 | 0.9 | 120 | 0.45 | 20.5 |
| Un=1600VDC，Us=2400VDC | ||||||||||
| 1400 | 255 | 120 | 180 | 80 | 80 | 110 | 1.9 | 120 | 0.98 | 7.5 |
| 1700 | 280 | 120 | 205 | 80 | 100 | 130 | 1.7 | 120 | 0.75 | 9.5 |
| 2200 | 305 | 120 | 235 | 80 | 120 | 160 | 1.5 | 120 | 0.61 | 10.8 |
| 2400 | 380 | 230 | 205 | 170 | 100 | 280 | 1.3 | 120 | 0.51 | 18.6 |
| 4400 | 305 | 230 | 235 | 170 | 120 | 380 | 1.1 | 120 | 0.45 | 20.5 |
| Un=1800VDC，Us=2700VDC | ||||||||||
| 1000 | 255 | 120 | 180 | 80 | 80 | 90 | 2.1 | 120 | 0.98 | 7.5 |
| 1300 | 280 | 120 | 205 | 80 | 100 | 110 | 1.9 | 120 | 0.75 | 9.5 |
| 1600 | 305 | 120 | 235 | 80 | 120 | 140 | 1.7 | 120 | 0.61 | 10.8 |
| 2600 | 280 | 230 | 205 | 170 | 100 | 260 | 1.5 | 120 | 0.51 | 18.6 |
| 3200 | 305 | 230 | 235 | 170 | 120 | 360 | 1.3 | 120 | 0.45 | 20.5 |
| Un=2000VDC，Us=3000VDC | ||||||||||
| 800 | 280 | 120 | 205 | 80 | 100 | 120 | 2.1 | 120 | 0.75 | 9.5 |
| 1000 | 305 | 120 | 235 | 80 | 120 | 150 | 1.8 | 120 | 0.61 | 10.8 |
| 1600 | 280 | 230 | 205 | 170 | 100 | 180 | 1.5 | 120 | 0.71 | 18.6 |
| 2000 | 305 | 230 | 235 | 170 | 120 | 200 | 1.2 | 120 | 0.6 | 20.5 |
| Un=2800VDC，Us=4200VDC | ||||||||||
| 550 | 305 | 120 | 235 | 80 | 120 | 80 | 2.5 | 120 | 0.61 | 10.8 |
| 900 | 280 | 230 | 205 | 170 | 100 | 130 | 2.1 | 120 | 0.71 | 18.6 |
| 1100 | 305 | 230 | 235 | 170 | 120 | 150 | 1.8 | 120 | 0.6 | 20.5 |
