首页 > 电容展示 > SEL 直流支撑电容器
SEL 直流支撑电容器

用于光伏,风能并网逆变器、高压变频器。产品用于直流支撑电路,可以完全取代电解电容,低的等效串联电阻,强的吸收纹波能力,具有自愈性,长寿命等特点。干式,环氧树脂封装,无感结构,铝外壳带安装螺杆,满足RoHS指令。


技术参数
引用标准 IEC61071
使用温度范围 -40°C~+85°C
存储温度范围 -40°C~+85°C
容量范围 50μF~1000μF
容量偏差 ±5%,±10%
电压范围 800VDC~3200VDC
极间耐压 1.5Un 10s
极壳耐压 1.5Un+1000VAC 10s 50Hz
损耗角正切 0.002 100Hz 25°C
预期寿命 100000 小时
失效率 50FIT
绝缘电阻 ≥5000s 100VAC 25°C
过压 1.1Un 30%,1.15Un 30min/day,1.2Un 5min/day
1.3Un 1min/day,1.5Un 50ms 1000times

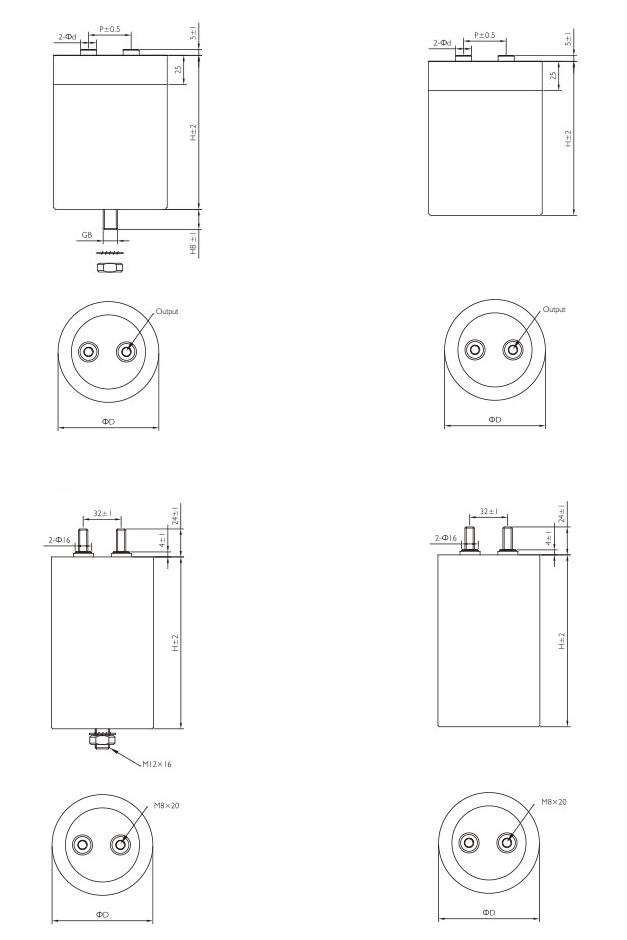

引出类型 单位:mm
D=76,86 D=116 D=136
d=14 d=14 d=16
p=32 p=50 p=50
引出:M6*10 引出:M6*10 引出:M8*10
底部:M12*16 底部:M12*16,M16*25 底部:M12*16,M16*25


螺杆类型 单位:mm
内螺母 M6 5 N.M Max
内螺母 M8 8.5 N.M Max
内螺母 M10 12 N.M Max
外螺栓 M6 2 N.M Max
外螺栓 M8 4 N.M Max
外螺栓 M10 9 N.M Max
外螺栓 M12 14 N.M Max
底部螺栓 M12 15 N.M Max
底部螺栓 M16 20 N.M Max


常用尺寸 单位:mm
容量
(μF)
D H Ipeak
(A)
Irms
40°C
(A)
Irms
55°C
(A)
Irms
60°C
(A)
ESR
max
1kHz
(mΩ)
Ls
(nH)
Rth
(K/W)
重量
(kg)
Un=800VDC,Us=1200VDC
430 76 120 3010 40 35 30 4.3 50 3.9 0.65
550 86 120 3850 48 41 35 3.7 50 3.5 0.85
620 76 175 4960 58 53 48 3.2 55 2.5 0.95
800 76 225 5600 70 65 60 2.9 55 2 1.25
820 86 175 6560 75 70 65 2.5 55 2.3 1.2
1000 86 225 7000 78 73 68 2.3 55 1.8 1.5
Un=1000VDC,Us=1500VDC
270 76 120 2430 38 35 30 5 50 3.9 0.65
350 86 120 3150 45 40 35 4.2 50 3.5 0.85
380 76 175 3800 56 51 46 3.8 55 2.5 0.95
500 76 225 4500 65 60 55 3.3 55 2 1.25
520 86 175 5200 72 68 63 3.1 55 2.3 1.2
680 86 225 6120 75 70 65 2.8 55 1.8 1.5
Un=1200VDC,Us=1800VDC
190 76 120 2090 36 32 28 5.5 50 3.9 0.65
250 86 120 2750 43 38 33 4.7 50 3.5 0.85
280 76 175 3360 54 49 44 4.1 55 2.5 0.95
370 76 225 4070 65 58 53 3.6 55 2 1.25
380 86 175 4560 68 63 58 3.4 55 2.3 1.2
420 86 138 4620 55 50 45 3 50 2.7 0.95
470 86 225 5170 70 65 60 3.1 55 1.8 1.5
Un=1400VDC,Us=2100VDC
140 76 120 1820 34 31 25 6.5 50 3.9 0.65
180 86 120 2340 40 35 30 5.3 50 3.5 0.85
200 76 175 2800 52 47 42 4.5 55 2.5 0.95
270 76 225 3510 60 55 50 4 55 2 1.25
270 86 175 3780 65 60 55 3.8 55 2.3 1.2
350 86 225 4550 68 63 58 3.4 55 1.8 1.5
Un=1600VDC,Us=2400VDC
100 76 120 1500 32 28 23 7.7 50 3.9 0.65
140 86 120 2100 38 33 28 5.9 50 3.5 0.85
150 76 175 2400 50 45 40 5.1 55 2.5 0.95
200 76 225 3000 55 50 45 4.5 55 2 1.25
200 86 175 3200 62 57 55 4.3 55 2.3 1.2
270 86 225 4050 65 60 55 3.7 55 1.8 1.5
Un=1800VDC,Us=2700VDC
80 76 120 1360 30 26 21 8.4 50 3.9 0.65
110 86 120 1870 36 31 26 6.4 50 35 0.85
120 76 175 2160 48 43 38 5.5 55 2.5 0.95
160 76 225 2720 53 48 43 4.8 55 2 1.25
160 86 175 2880 60 55 50 4.6 55 2.3 1.2
200 86 225 3400 62 57 52 4.1 55 1.8 1.5
Un=2000VDC,Us=3000VDC
130 76 225 2470 38 33 28 10.4 55 2 1.25
130 86 175 2600 40 35 30 9.8 55 2.3 1.2
170 86 225 3230 45 40 35 8.6 55 1.8 1.5
Un=2400VDC,Us=3600VDC
90 76 225 2070 35 30 25 12 55 2 1.25
90 86 175 2160 38 33 38 11.6 55 2.3 1.2
120 86 225 2760 42 37 32 9.7 55 1.8 1.5
Un=2800VDC,Us=4200VDC
65 76 225 1755 33 28 23 13.8 55 2 1.25
65 86 175 1820 35 30 35 12.5 55 2.3 1.2
85 86 225 2295 40 35 30 11.2 55 1.8 1.5
Un=3200VDC,Us=4800VDC
50 76 225 1550 30 25 20 15.3 55 2 1.25
50 86 175 1600 33 28 23 14.2 55 2.3 1.2
65 86 225 2015 38 33 28 1.24 55 1.8 1.5
