SCL 逆变焊机电容器
广泛运用于电镀电源，感应加热设备，焊机，UPS，EPS，广泛应用于隔直耦合电路，采用聚丙烯金属化薄膜结构，低的等效串联电感及电阻，具有自愈性，长寿命，低温升等特点。无感结构，环氧树脂封装镀锡铜螺母引出，迈拉胶带封装，可带支架安装。
| 技术参数 |
| 引用标准 | IEC61071 |
| 使用温度范围 | -40°C~+85°C |
| 存储温度范围 | -40°C~+85°C |
| 容量范围 | 10μF~500μF |
| 容量偏差 | ±5%，±10% |
| 电压范围 | 500VDC~1200VDC |
| 极间耐压 | 1.5Un 10s |
| 损耗角正切 | 0.001 1kHz 25°C |
| 预期寿命 | 100000 小时 |
| 绝缘电阻 | ≥5000s 100VDC 25°C |
| 过压 | 1.1Un 30%，1.15Un 30min/day，1.2Un 5min/day 1.3Un 1min/day，1.5Un 50ms 1000times |

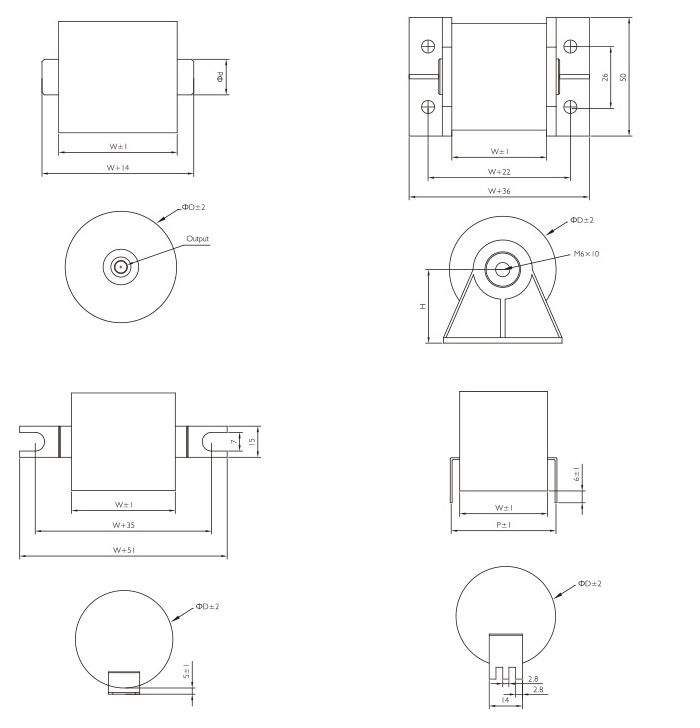

| 引出类型 | 单位：mm |
| M6*10 | M8*10 | D≤60 | D＞60 |
| d=15 | d=20 | H=31 | H=41 |
| 常用尺寸 | 单位：mm |
| 容量 (μF) |
W | D | 引出 | Irms 25°C 1kHz (A) |
dv/dt (v/μs) |
ESR 1kHz 1V (mΩ) |
| 500VDC | ||||||
| 50 | 50 | 40 | M6*10 | 30 | 32 | 1.4 |
| 80 | 52 | 50 | M6*10 | 31 | 22 | 1.6 |
| 100 | 58 | 50 | M6*10 | 36 | 22 | 1.4 |
| 150 | 58 | 64 | M6*10 | 37 | 15 | 1.3 |
| 250 | 74 | 64 | M6*10 | 53 | 15 | 1.2 |
| 300 | 56 | 115 | M6*10 | 37 | 7 | 1.5 |
| 500 | 72 | 115 | M8*10 | 54 | 7 | 1.7 |
| 700VDC | ||||||
| 35 | 53 | 40 | M6*10 | 30 | 47 | 1.6 |
| 50 | 52 | 50 | M6*10 | 29 | 32 | 1.5 |
| 80 | 65 | 50 | M6*10 | 40 | 32 | 1.4 |
| 100 | 60 | 64 | M6*10 | 36 | 21 | 1.5 |
| 150 | 72 | 64 | M8*10 | 48 | 21 | 1.4 |
| 200 | 58 | 115 | M6*10 | 35 | 10 | 2.9 |
| 300 | 71 | 115 | M8*10 | 48 | 10 | 2 |
| 800VDC | ||||||
| 10 | 34 | 40 | M6*10 | 25 | 66 | 2.2 |
| 20 | 46 | 40 | M6*10 | 25 | 66 | 2.1 |
| 30 | 48 | 50 | M6*10 | 31 | 44 | 2 |
| 40 | 54 | 50 | M6*10 | 27 | 44 | 1.9 |
| 50 | 61 | 50 | M8*10 | 45 | 38 | 1.8 |
| 80 | 67 | 60 | M8*10 | 45 | 24 | 1.7 |
| 100 | 74 | 60 | M8*10 | 45 | 24 | 1.6 |
| 150 | 63 | 115 | M6*10 | 36 | 14 | 1.5 |
| 200 | 72 | 115 | M8*10 | 45 | 14 | 1.4 |
| 1200VDC | ||||||
| 10 | 44 | 40 | M6*10 | 24 | 83 | 2.3 |
| 15 | 51 | 40 | M6*10 | 24 | 83 | 2.2 |
| 20 | 60 | 40 | M6*10 | 26 | 83 | 2.1 |
| 25 | 53 | 50 | M6*10 | 26 | 56 | 2 |
| 30 | 62 | 50 | M6*10 | 37 | 56 | 1.8 |
| 40 | 63 | 60 | M6*10 | 37 | 56 | 1.7 |
| 50 | 71 | 60 | M6*10 | 46 | 37 | 1.6 |
| 60 | 70 | 70 | M6*10 | 31 | 32 | 1.6 |
| 80 | 80 | 70 | M8*10 | 46 | 32 | 1.5 |
| 100 | 60 | 115 | M6*10 | 31 | 18 | 3.8 |
| 150 | 73 | 115 | M8*10 | 43 | 18 | 2.7 |
