STP 逆变焊机电容器
广泛用于逆变焊机，采用聚丙烯金属化薄膜结构，低的等效串联电感及电阻，具有自愈性，长寿命，低温升等特点。无感结构，环氧树脂封装镀锡片引出，塑料壳封装，带安装耳。
| 技术参数 |
| 引用标准 | IEC61071 |
| 使用温度范围 | -40°C~+85°C |
| 存储温度范围 | -40°C~+85°C |
| 容量范围 | 2*10μF~2*30μF |
| 容量偏差 | ±5%，±10% |
| 电压范围 | 400VDC |

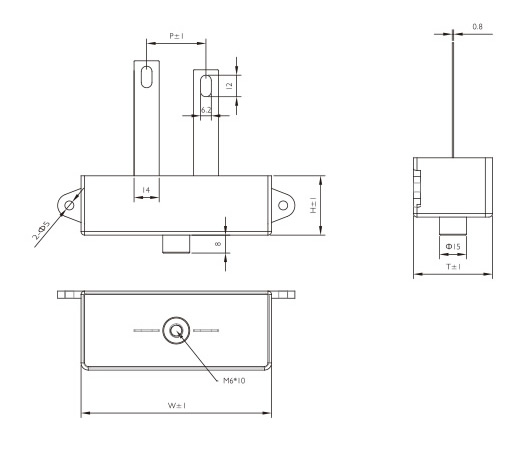

| 常用尺寸 | 单位：mm |
| 容量 (μF) |
W | T | H | P | 引出 | Ipeak (A) |
Irms 25°C (A) |
dv/dt (v/μs) |
ESR max 1kHz (mΩ) |
Ls (nH) |
| 400VDC | ||||||||||
| 2*10 | 76 | 31 | 36 | 27 | M6*10 | 500 | 10 | 60 | 5.2 | 25 |
| 2*15 | 106 | 44 | 33 | 27 | M6*10 | 750 | 11 | 48 | 3.6 | 23 |
| 2*16 | 106 | 44 | 33 | 34 | M6*10 | 800 | 12 | 48 | 3.5 | 28 |
| 2*20 | 126 | 65 | 36 | 34 | M6*10 | 1000 | 13 | 42 | 3.2 | 29 |
| 2*25 | 126 | 65 | 36 | 34 | M6*10 | 1250 | 14 | 42 | 2.9 | 28 |
| 2*30 | 126 | 65 | 36 | 34 | M6*10 | 1500 | 15 | 42 | 2.7 | 31 |
