SKP 逆变焊机电容器
广泛用于逆变焊机，采用聚丙烯金属化薄膜结构，低的等效串联电感及电阻，具有自愈性，长寿命，低温升等特点。无感结构，环氧树脂封装引线引出，迈拉胶带封装，带安装支架。
| 技术参数 |
| 引用标准 | IEC61071 |
| 使用温度范围 | -40°C~+85°C |
| 存储温度范围 | -40°C~+85°C |
| 容量范围 | 10μF~100μF |
| 容量偏差 | ±5%，±10% |
| 电压范围 | 400VDC~700VDC |

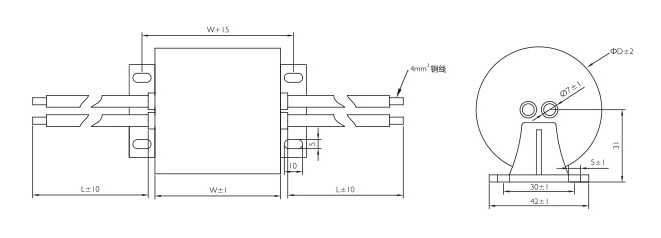

| 常用尺寸 | 单位：mm |
| 容量 (μF) |
W | D | L | Ipeak (A) |
Irms 25°C (A) |
dv/dt (v/μs) |
ESR max 1kHz (mΩ) |
Ls (nH) |
| 400VDC | ||||||||
| 10 | 40 | 29 | 200 | 280 | 28 | 28 | 2.8 | 21 |
| 20 | 40 | 39 | 200 | 560 | 30 | 28 | 2.2 | 21 |
| 30 | 50 | 40 | 200 | 780 | 31 | 26 | 2.3 | 22 |
| 60 | 50 | 56 | 200 | 1560 | 33 | 26 | 1.9 | 22 |
| 80 | 60 | 57 | 200 | 1920 | 36 | 24 | 1.8 | 23 |
| 100 | 60 | 63 | 200 | 2400 | 37 | 24 | 1.5 | 23 |
| 700VDC | ||||||||
| 10 | 40 | 34 | 200 | 350 | 35 | 35 | 3.8 | 21 |
| 20 | 40 | 46 | 200 | 700 | 36 | 35 | 3.1 | 21 |
| 30 | 50 | 47 | 200 | 900 | 37 | 30 | 2.8 | 23 |
| 40 | 50 | 54 | 200 | 1200 | 37 | 30 | 2.5 | 23 |
| 50 | 50 | 61 | 200 | 1500 | 38 | 30 | 2.2 | 23 |
| 60 | 60 | 58 | 200 | 1620 | 39 | 27 | 2.3 | 24 |
| 80 | 60 | 67 | 200 | 2160 | 40 | 27 | 2.1 | 24 |
| 100 | 60 | 75 | 200 | 2700 | 41 | 27 | 1.8 | 24 |
