SIR 商业电磁炉电容器

广泛用于GTO吸收。感应加热设备,焊机变频器,UPS,EPS,采用聚丙烯金属化薄膜内串结构,低的等效串联电感及电阻,具有自愈性,长寿命,低温升等特点。无感结构,白色环氧树脂填充,镀锡铜螺母引出M6,M8,M10,迈拉胶带封装,dv/dt值高,满足RoHs指令。


技术参数
引用标准 IEC61071
使用温度范围 -40°C~+85°C
存储温度范围 -40°C~+85°C
容量范围 0.0068μF~3μF
容量偏差 ±5%,±10%
电压范围 800VDC~20000VDC
极间耐压 1.75Un 10s
损耗角正切 ≤1μF:0.0004
>1μF:0.0006 10kHz 25°C
预期寿命 100000小时
绝缘电阻 ≤0.33μF:≥10000M
>0.33μF:≥30000s 100VDC 25°C

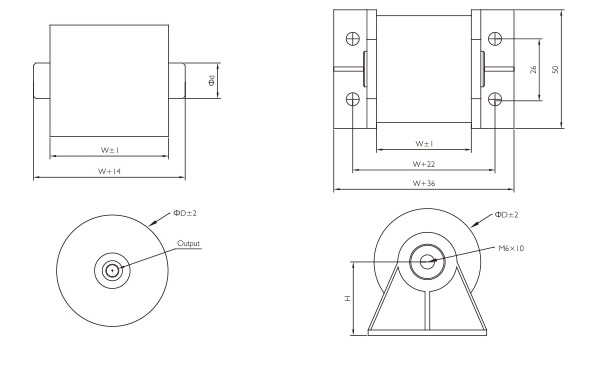

引出类型 单位:mm
M6*10 M8*10 D≤60 D>60
d=15 d=20 H=31 H=41


常用尺寸 单位:mm
容量
(μF)
D W 引出 Ipeak
(A)
dv/dt
(v/μs)
ESR
max 1kHz
(mΩ)
Ls
(nH)
Urms
(VAC)
4000VDC
0.68 50 50 M6*10 687 1010 2.1 25 1600
0.68 38 64 M6*10 524 770 3.9 25 1500
0.75 52 50 M6*10 758 1010 2.1 25 1600
1 60 50 M8*10 1010 1010 1.5 25 1600
1 45 64 M6*10 770 770 2.8 25 1500
1.25 67 50 M8*10 1263 1010 1.3 25 1600
1.5 73 50 M8*10 1515 1010 1.1 25 1600
1.5 55 64 M6*10 1155 770 2.2 25 1500
2 84 50 M8*10 2020 1010 1 25 1600
2 63 64 M8*10 1540 770 1.9 25 1500
2.5 93 50 M8*10 2525 1010 0.8 25 1600
2.5 70 64 M8*10 1925 770 1.7 25 1500
3 76 64 M8*10 2310 770 1.5 25 1500
5000VDC
0.5 53 50 M6*10 565 1130 2.1 25 2000
0.68 62 50 M8*10 768 1130 1.6 25 2000
0.75 65 50 M8*10 848 1130 1.5 25 2000
1 74 50 M8*10 1130 1130 1.3 25 2000
1.25 83 50 M8*10 1413 1130 1.1 25 2000
1.5 90 50 M8*10 1695 1130 0.9 25 2000
2 102 50 M8*10 2260 1130 0.8 25 2000
6000VDC
0.5 52 64 M6*10 620 1240 2.6 25 2400
0.5 40 90 M6*10 475 950 4.8 25 2250
0.68 61 64 M8*10 843 1240 2.2 25 2400
0.68 46 90 M6*10 646 950 3.7 25 2250
0.75 65 64 M8*10 930 1240 1.7 25 2400
1 73 64 M8*10 1240 1240 1.5 25 2400
1 55 90 M6*10 950 950 2.6 25 2250
1.25 81 64 M8*10 1550 1240 1.3 25 2400
1.5 89 64 M8*10 1860 1240 1.1 25 2400
1.5 66 90 M8*10 1425 950 1.7 25 2250
2 100 64 M8*10 2480 1240 0.9 25 2400
2 76 90 M8*10 1900 950 1.4 25 2250
2.2 80 90 M8*10 2090 950 1.3 25 2250
8000VDC
0.33 49 80 M6*10 472 1430 4 25 3200
0.33 38 114 M6*10 363 1100 6.7 25 3000
0.5 60 80 M8*10 715 1430 2.7 25 3200
0.5 45 114 M6*10 550 1100 4.8 25 3000
0.68 70 80 M8*10 972 1430 2.1 25 3200
0.68 52 114 M6*10 748 1100 3.5 25 3000
0.75 73 80 M8*10 1073 1430 1.8 25 3200
0.82 57 114 M6*10 902 1100 3.1 25 3000
1 84 80 M8*10 1430 1430 1.4 25 3200
1 63 114 M8*10 1100 1100 2.5 25 3000
1.25 93 80 M8*10 1788 1430 1.3 25 3200
1.5 102 80 M8*10 2145 1430 1.1 25 3000
1.5 76 114 M8*10 1650 1100 1.6 25 3000
10000VDC
0.33 55 98 M6*10 528 1600 3.9 25 4000
0.33 41 140 M6*10 403 1220 7.1 25 3750
0.5 67 98 M8*10 800 1600 2.3 25 4000
0.5 50 140 M6*10 611 1221 4.9 25 3750
0.68 77 98 M8*10 1088 1600 2.1 25 4000
0.68 58 140 M6*10 931 1222 3.7 25 3750
0.75 81 98 M8*10 1200 1600 1.9 25 4000
0.82 64 140 M8*10 1003 1223 2.9 25 3750
1 93 98 M8*10 1600 1600 1.3 25 4000
1 70 140 M8*10 1224 1224 2.4 25 3750
1.2 76 140 M8*10 1470 1225 2.1 25 3750
1.25 104 98 M8*10 2000 1600 1.2 25 4000
12000VDC
0.22 49 114 M6*10 385 1750 5.6 25 4800
0.33 60 114 M8*10 578 1750 3.9 25 4800
0.5 73 114 M8*10 875 1750 2.6 25 4800
0.68 84 114 M8*10 1190 1750 2.1 25 4800
0.75 89 114 M8*10 1313 1750 1.8 25 4800
1 102 114 M8*10 1750 1750 1.4 25 4800
14000VDC
0.15 45 130 M6*10 284 1890 8.1 25 5600
0.22 53 130 M6*10 416 1890 5.6 25 5600
0.33 64 130 M8*10 624 1890 3.8 25 5600
0.5 79 130 M8*10 945 1890 2.4 25 5600
20000VDC
0.068 45 130 M6*10 158 2320 11.9 25 6500
0.1 54 130 M6*10 232 2320 8.1 25 6500
0.2 65 130 M8*10 348 2320 5.5 25 6500
0.22 79 130 M8*10 510 2320 3.8 25 6500
