SIL 商业电磁炉电容器
广泛用于平滑滤波。感应加热设备，焊机变频器，UPS，EPS，采用聚丙烯金属化薄膜内串结构，低的等效串联电感及电阻，具有自愈性，长寿命，低温升等特点。无感结构，环氧树脂填充，镀锡铜螺母/焊片引出，塑料壳封装，dv/dt值高。
| 技术参数 |
| 引用标准 | IEC61071 |
| 使用温度范围 | -40°C~+85°C |
| 存储温度范围 | -40°C~+85°C |
| 容量范围 | 20μF~45μF |
| 容量偏差 | ±5%，±10% |
| 电压范围 | 800VDC |
| 极间耐压 | 1.75Un 10s |
| 损耗角正切 | ≤1μF：0.0004 ＞1μF：0.0006 10kHz 25°C |
| 预期寿命 | 100000小时 |
| 绝缘电阻 | ≤0.33μF：≥10000M ＞0.33μF：≥30000s 100VDC 25°C |

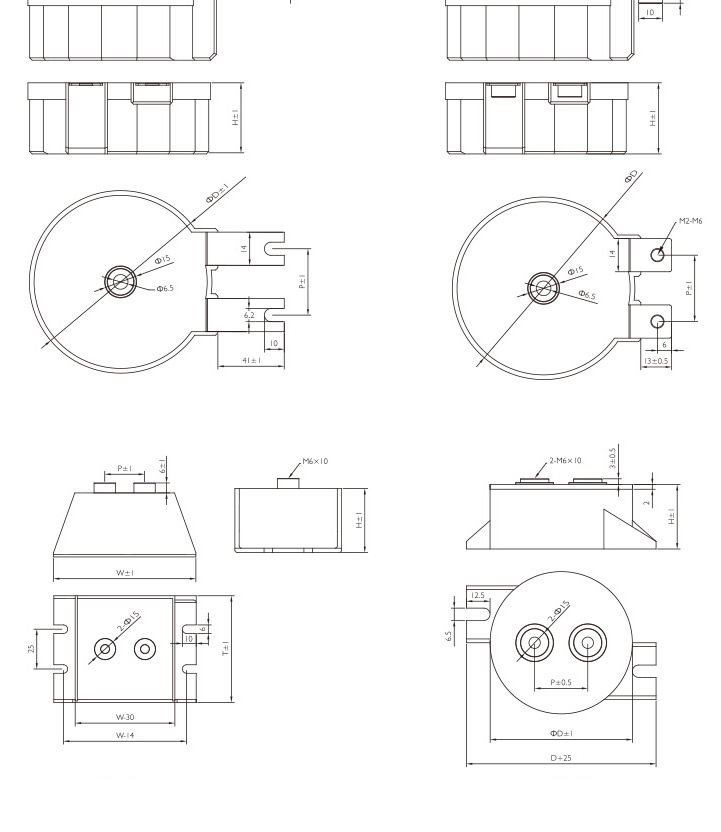

| 常用尺寸 | 单位：mm |
| 容量 (μF) |
W | T | D | H | P | Ipeak (A) |
Irms 25°C (A) |
dv/dt (v/μs) |
ESR max 1kHz (mΩ) |
重量 (kg) |
| 800VDC | ||||||||||
| 20 | 93 | 65 | 65 | 30 | 28 | 1000 | 50 | 55 | 2.2 | 0.12 |
| 30 | 93 | 77 | 77 | 30 | 28 | 1500 | 60 | 55 | 1.8 | 0.17 |
| 45 | 93 | 77 | 77 | 45 | 28 | 2250 | 75 | 52 | 1.5 | 0.26 |
