SKR 高频大电流电容器

广泛用于谐振。感应加热设备,焊机变频器,UPS,EPS,采用聚丙烯金属化薄膜内串结构,低的等效串联电感及电阻,具有自愈性,长寿命,低温升等特点。无感结构,白色环氧树脂填充,镀锡铜螺母引出M6,M8,M10,迈拉胶带封装,dv/dt值高,满足RoHs指令。


技术参数 |
引用标准 | IEC61071 |
使用温度范围 | -40°C~+85°C |
存储温度范围 | -40°C~+85°C |
容量范围 | 0.06μF~8μF |
容量偏差 | ±5%,±10% |
电压范围 | 1200VDC~5000VDC |
极间耐压 | 1.75Un 10s |
损耗角正切 | ≤1μF:0.0004 >1μF:0.0006 10kHz 25°C |
预期寿命 | 100000小时 |
绝缘电阻 | ≤0.33μF:≥10000M >0.33μF:≥30000s 100VDC 25°C |

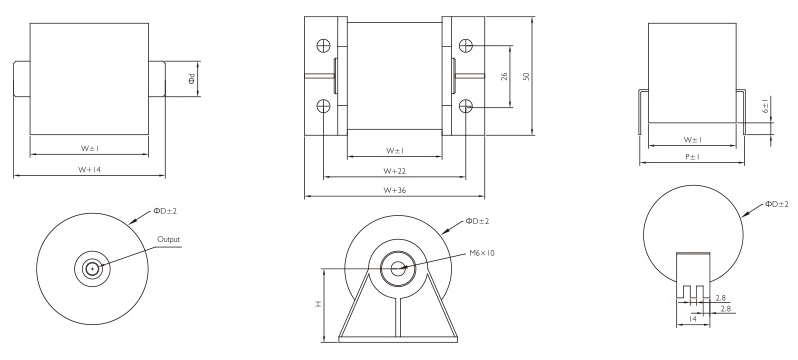

引出类型 | 单位:mm |
M6*10 | M8*10 | D≤60 | D>60 |
d=15 | d=20 | H=31 | H=41 |

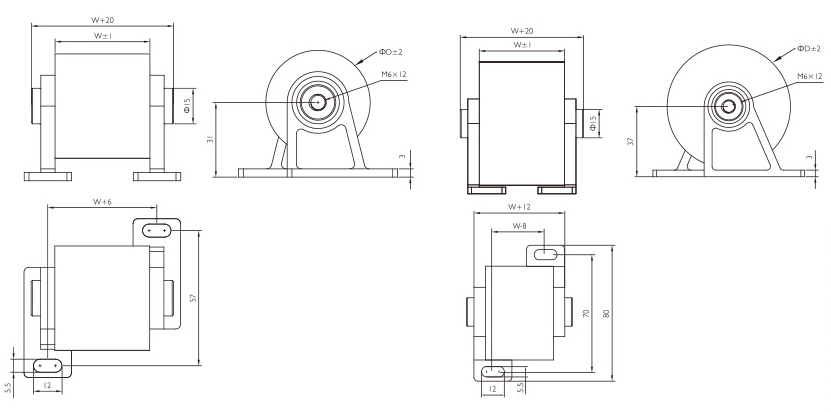

常用尺寸 | 单位:mm |
容量 (μF) |
D | W | Ipeak (A) |
Irms 25°C (A) |
dv/dt (v/μs) |
ESR max 10kHz (mΩ) |
Ls (nH) |
Qn (kvar) |
重量 (kg) |
1200VDC(500VAC) | |||||||||
0.1 | 44 | 44 | 155 | 36 | 1550 | 3 | 15 | 21 | 0.12 |
0.15 | 44 | 53 | 233 | 40 | 1550 | 3 | 15 | 24 | 0.16 |
0.22 | 32 | 32 | 341 | 25 | 1550 | 2.9 | 10 | 15 | 0.07 |
0.22 | 44 | 65 | 341 | 50 | 1550 | 2.9 | 15 | 30 | 0.22 |
0.3 | 32 | 37 | 465 | 30 | 1550 | 2.8 | 10 | 18 | 0.08 |
0.3 | 44 | 75 | 465 | 55 | 1550 | 2.8 | 15 | 33 | 0.29 |
0.47 | 32 | 45 | 729 | 40 | 1550 | 2.7 | 10 | 24 | 0.1 |
0.47 | 32 | 39 | 729 | 30 | 1550 | 2.7 | 10 | 18 | 0.08 |
0.5 | 32 | 46 | 775 | 40 | 1550 | 2.6 | 10 | 24 | 0.1 |
0.5 | 32 | 40 | 775 | 35 | 1550 | 2.6 | 10 | 21 | 0.08 |
0.6 | 32 | 50 | 930 | 45 | 1550 | 2.6 | 10 | 27 | 0.12 |
0.6 | 32 | 44 | 930 | 40 | 1550 | 2.6 | 10 | 24 | 0.95 |
0.68 | 32 | 46 | 1054 | 40 | 1550 | 2.6 | 10 | 24 | 0.1 |
0.7 | 32 | 54 | 1085 | 50 | 1550 | 2.5 | 10 | 30 | 0.13 |
0.7 | 32 | 46 | 1085 | 40 | 1550 | 2.5 | 10 | 24 | 0.1 |
0.75 | 32 | 49 | 1163 | 50 | 1550 | 2.5 | 10 | 30 | 0.11 |
0.8 | 32 | 58 | 1240 | 50 | 1550 | 2.4 | 10 | 30 | 0.14 |
0.9 | 32 | 61 | 1395 | 55 | 1550 | 2.4 | 10 | 33 | 0.15 |
1 | 32 | 65 | 1100 | 52 | 1100 | 2.3 | 10 | 31.2 | 0.17 |
1 | 32 | 55 | 1100 | 48 | 1100 | 2.3 | 10 | 28.8 | 0.13 |
1 | 40 | 43 | 1100 | 38 | 1100 | 2.3 | 10 | 22.8 | 0.11 |
1 | 40 | 35 | 1100 | 30 | 1100 | 2.3 | 10 | 18 | 0.08 |
1.1 | 40 | 45 | 1210 | 40 | 1100 | 2.3 | 10 | 24 | 0.12 |
1.4 | 32 | 65 | 1540 | 60 | 1100 | 2.2 | 10 | 36 | 0.17 |
1.5 | 32 | 78 | 1650 | 70 | 1100 | 2 | 10 | 42 | 0.23 |
1.5 | 40 | 52 | 1650 | 45 | 1100 | 2.2 | 10 | 27 | 0.14 |
1.5 | 40 | 43 | 1650 | 38 | 1100 | 2.2 | 10 | 22.8 | 0.11 |
1.5 | 47 | 45 | 1650 | 40 | 1100 | 2.2 | 10 | 24 | 0.13 |
2 | 32 | 76 | 1700 | 70 | 850 | 2 | 10 | 42 | 0.22 |
2 | 40 | 59 | 1700 | 55 | 850 | 2.1 | 10 | 33 | 0.17 |
2 | 40 | 48 | 1700 | 43 | 850 | 2.1 | 10 | 25.8 | 0.13 |
2.2 | 40 | 61 | 1870 | 55 | 850 | 2.1 | 10 | 33 | 0.18 |
2.5 | 47 | 58 | 2125 | 50 | 850 | 2.1 | 10 | 30 | 0.19 |
3 | 47 | 63 | 2550 | 58 | 850 | 2 | 10 | 34.8 | 0.22 |
3 | 60 | 51 | 2550 | 45 | 850 | 2 | 10 | 27 | 0.19 |
3 | 47 | 52 | 2550 | 47 | 850 | 2 | 10 | 28.2 | 0.16 |
3.3 | 60 | 54 | 2805 | 50 | 850 | 2 | 10 | 30 | 0.21 |
3.5 | 60 | 46 | 2975 | 50 | 850 | 2 | 10 | 30 | 0.22 |
4 | 40 | 81 | 2200 | 76 | 550 | 1.8 | 10 | 43 | 0.3 |
4 | 60 | 61 | 2200 | 48 | 550 | 1.9 | 10 | 28.8 | 0.26 |
4.7 | 60 | 64 | 2585 | 50 | 550 | 1.9 | 10 | 30 | 0.28 |
5 | 47 | 81 | 2750 | 73 | 880 | 1.9 | 10 | 43.8 | 0.35 |
5 | 60 | 66 | 2750 | 60 | 550 | 1.9 | 10 | 36 | 0.3 |
5 | 60 | 55 | 2750 | 50 | 550 | 1.9 | 10 | 30 | 0.22 |
6 | 47 | 88 | 3300 | 82 | 550 | 1.7 | 10 | 49.2 | 0.4 |
6 | 60 | 72 | 3300 | 65 | 550 | 1.8 | 10 | 39 | 0.35 |
6 | 60 | 60 | 3300 | 45 | 550 | 1.8 | 10 | 27 | 0.25 |
8 | 47 | 83 | 4400 | 75 | 550 | 1.7 | 10 | 45 | 0.36 |
8 | 60 | 83 | 4400 | 70 | 550 | 1.8 | 10 | 42 | 0.45 |
8 | 60 | 68 | 4400 | 62 | 550 | 1.8 | 10 | 37.2 | 0.32 |
1600VDC(600VAC) | |||||||||
0.1 | 44 | 44 | 155 | 36 | 1550 | 3 | 15 | 21 | 0.12 |
0.15 | 44 | 53 | 233 | 45 | 1550 | 3 | 15 | 27 | 0.16 |
0.22 | 32 | 32 | 341 | 25 | 1550 | 2.9 | 10 | 15 | 0.07 |
0.22 | 44 | 65 | 341 | 50 | 1550 | 2.9 | 15 | 30 | 0.22 |
0.3 | 32 | 37 | 465 | 35 | 1550 | 2.8 | 10 | 19.8 | 0.08 |
0.3 | 44 | 75 | 465 | 55 | 1550 | 2.8 | 15 | 33 | 0.29 |
0.47 | 32 | 45 | 729 | 40 | 1550 | 2.7 | 10 | 24 | 0.1 |
0.47 | 32 | 39 | 729 | 35 | 1550 | 2.7 | 10 | 19.8 | 0.08 |
0.5 | 32 | 46 | 775 | 40 | 1550 | 2.6 | 10 | 24 | 0.1 |
0.5 | 32 | 40 | 775 | 35 | 1550 | 2.6 | 10 | 21 | 0.05 |
0.6 | 32 | 50 | 930 | 45 | 1550 | 2.6 | 10 | 27 | 0.12 |
0.6 | 32 | 44 | 930 | 40 | 1550 | 2.6 | 10 | 24 | 0.95 |
0.68 | 32 | 46 | 1054 | 40 | 1550 | 2.6 | 10 | 24 | 0.1 |
0.7 | 32 | 54 | 1085 | 50 | 1550 | 2.5 | 10 | 30 | 0.13 |
0.7 | 32 | 46 | 1085 | 40 | 1550 | 2.5 | 10 | 24 | 0.1 |
0.75 | 32 | 49 | 1163 | 50 | 1550 | 2.5 | 10 | 30 | 0.11 |
0.8 | 32 | 58 | 1240 | 50 | 1550 | 2.4 | 10 | 30 | 0.14 |
0.9 | 32 | 61 | 1395 | 55 | 1550 | 2.4 | 10 | 33 | 0.15 |
1 | 32 | 64 | 1100 | 52 | 1100 | 2.3 | 10 | 31.2 | 0.17 |
1 | 32 | 55 | 1100 | 48 | 1100 | 2.3 | 10 | 28.8 | 0.13 |
1 | 40 | 43 | 1100 | 38 | 1100 | 2.3 | 10 | 22.8 | 0.11 |
1 | 40 | 35 | 1100 | 30 | 1100 | 2.3 | 10 | 18 | 0.08 |
1.1 | 40 | 45 | 1210 | 40 | 1100 | 2.3 | 10 | 24 | 0.12 |
1.4 | 32 | 65 | 1540 | 60 | 1100 | 2.2 | 10 | 36 | 0.17 |
1.5 | 32 | 78 | 1650 | 70 | 1100 | 2 | 10 | 42 | 0.23 |
1.5 | 40 | 52 | 1650 | 45 | 1100 | 2.2 | 10 | 27 | 0.14 |
1.5 | 40 | 43 | 1650 | 38 | 1100 | 2.2 | 10 | 22.8 | 0.11 |
1.5 | 47 | 45 | 1650 | 40 | 1100 | 2.2 | 10 | 24 | 0.13 |
2 | 32 | 76 | 1700 | 70 | 850 | 2 | 10 | 42 | 0.22 |
2 | 40 | 59 | 1700 | 55 | 850 | 2.1 | 10 | 33 | 0.17 |
2 | 40 | 48 | 1700 | 45 | 850 | 2.1 | 10 | 25.8 | 0.13 |
2.2 | 40 | 61 | 1870 | 55 | 850 | 2.1 | 10 | 33 | 0.18 |
2.5 | 47 | 58 | 2125 | 50 | 850 | 2.1 | 10 | 30 | 0.19 |
3 | 47 | 63 | 2550 | 58 | 850 | 2 | 10 | 34.8 | 0.22 |
3 | 60 | 51 | 2550 | 45 | 850 | 2 | 10 | 27 | 0.19 |
3 | 47 | 52 | 2550 | 47 | 850 | 2 | 10 | 28.2 | 0.16 |
3.3 | 60 | 54 | 2805 | 50 | 850 | 2 | 10 | 30 | 0.21 |
3.5 | 60 | 56 | 2975 | 50 | 850 | 2 | 10 | 30 | 0.22 |
4 | 40 | 81 | 2200 | 75 | 550 | 1.8 | 10 | 43 | 0.3 |
4 | 60 | 61 | 2200 | 48 | 550 | 1.9 | 10 | 28.8 | 0.26 |
4.7 | 60 | 64 | 2585 | 50 | 550 | 1.9 | 10 | 30 | 0.28 |
5 | 47 | 81 | 2750 | 73 | 550 | 1.9 | 10 | 43.8 | 0.35 |
5 | 60 | 66 | 2750 | 60 | 550 | 1.9 | 10 | 36 | 0.3 |
5 | 60 | 55 | 2750 | 50 | 550 | 1.9 | 10 | 60 | 0.22 |
6 | 47 | 88 | 3300 | 85 | 550 | 1.7 | 10 | 49.2 | 0.4 |
6 | 60 | 72 | 3300 | 65 | 550 | 1.8 | 10 | 39 | 0.35 |
6 | 60 | 60 | 3300 | 45 | 550 | 1.8 | 10 | 27 | 0.25 |
8 | 47 | 83 | 4400 | 75 | 550 | 1.7 | 10 | 45 | 0.36 |
8 | 60 | 83 | 4400 | 70 | 550 | 1.8 | 10 | 42 | 0.45 |
8 | 60 | 68 | 4400 | 65 | 550 | 1.8 | 10 | 37.2 | 0.32 |
2000VDC(750VAC) | |||||||||
0.1 | 44 | 44 | 155 | 36 | 1550 | 3 | 15 | 26.3 | 0.12 |
0.15 | 44 | 53 | 233 | 40 | 1550 | 3 | 15 | 33.8 | 0.16 |
0.22 | 32 | 32 | 341 | 25 | 1550 | 2.9 | 10 | 20.3 | 0.07 |
0.22 | 44 | 65 | 341 | 50 | 1550 | 2.9 | 15 | 37.5 | 0.22 |
0.3 | 32 | 37 | 365 | 30 | 1550 | 2.8 | 10 | 22.5 | 0.08 |
0.3 | 44 | 75 | 365 | 55 | 1550 | 2.8 | 15 | 41.3 | 0.29 |
0.47 | 32 | 45 | 729 | 40 | 1550 | 2.7 | 10 | 30 | 0.1 |
0.47 | 32 | 39 | 729 | 30 | 1550 | 2.7 | 10 | 24.8 | 0.08 |
0.5 | 32 | 46 | 775 | 40 | 1550 | 2.6 | 10 | 30 | 0.1 |
0.5 | 32 | 40 | 775 | 35 | 1550 | 2.6 | 10 | 27 | 0.08 |
0.6 | 32 | 50 | 930 | 45 | 1550 | 2.6 | 10 | 34.5 | 0.12 |
0.6 | 32 | 44 | 930 | 40 | 1550 | 2.6 | 10 | 28.5 | 0.95 |
0.68 | 32 | 46 | 1054 | 40 | 1550 | 2.6 | 10 | 30 | 0.1 |
0.7 | 32 | 54 | 1085 | 50 | 1550 | 2.5 | 10 | 36 | 0.13 |
0.7 | 32 | 46 | 1085 | 40 | 1550 | 2.5 | 10 | 30 | 0.1 |
0.75 | 32 | 56 | 1163 | 50 | 1550 | 2.5 | 10 | 37.5 | 0.11 |
0.8 | 32 | 58 | 124 | 50 | 1550 | 2.4 | 10 | 39 | 0.14 |
0.9 | 32 | 61 | 01395 | 55 | 1550 | 2.4 | 10 | 41.3 | 0.15 |
1 | 32 | 64 | 1100 | 52 | 1100 | 2.3 | 10 | 42.8 | 0.17 |
1 | 32 | 55 | 1100 | 48 | 1100 | 2.3 | 10 | 37.5 | 0.13 |
1 | 40 | 43 | 1100 | 38 | 1100 | 2.3 | 10 | 28.5 | 0.11 |
1.1 | 40 | 45 | 1210 | 40 | 1100 | 2.3 | 10 | 30 | 0.12 |
1.4 | 32 | 65 | 1540 | 60 | 1100 | 2.2 | 10 | 43.5 | 0.17 |
1.5 | 32 | 78 | 1650 | 70 | 1100 | 2 | 10 | 52.5 | 0.23 |
1.5 | 40 | 52 | 1650 | 45 | 1100 | 2.2 | 10 | 33.8 | 0.14 |
1.5 | 47 | 45 | 1650 | 40 | 1100 | 2.2 | 10 | 30 | 0.13 |
2 | 32 | 76 | 1700 | 70 | 850 | 2 | 10 | 48.8 | 0.22 |
2 | 40 | 59 | 1700 | 55 | 820 | 2.1 | 10 | 39 | 0.17 |
2.2 | 40 | 61 | 1870 | 55 | 820 | 2.1 | 10 | 40.5 | 0.18 |
2.5 | 47 | 58 | 2125 | 50 | 850 | 2.1 | 10 | 33.8 | 0.19 |
3 | 47 | 63 | 2550 | 58 | 850 | 2 | 10 | 41.3 | 0.22 |
3 | 60 | 51 | 2550 | 45 | 850 | 2 | 10 | 33.8 | 0.19 |
3.3 | 60 | 54 | 2805 | 50 | 850 | 2 | 10 | 35.3 | 0.21 |
3.5 | 60 | 56 | 2975 | 50 | 850 | 2 | 10 | 36 | 0.22 |
4 | 40 | 81 | 2200 | 73 | 550 | 1.8 | 10 | 54.8 | 0.3 |
4 | 60 | 61 | 2200 | 48 | 550 | 1.9 | 10 | 40.5 | 0.29 |
4.7 | 60 | 64 | 2585 | 50 | 550 | 1.9 | 10 | 42.8 | 0.28 |
5 | 60 | 66 | 2750 | 60 | 550 | 1.9 | 10 | 45 | 0.3 |
6 | 47 | 88 | 3300 | 82 | 550 | 1.7 | 10 | 61.5 | 0.4 |
6 | 60 | 72 | 3300 | 65 | 550 | 1.8 | 10 | 48.8 | 0.35 |
8 | 60 | 83 | 4400 | 70 | 550 | 1.8 | 10 | 54 | 0.45 |
3000VDC(1200VAC) | |||||||||
0.1 | 44 | 44 | 155 | 36 | 1550 | 3 | 15 | 34.2 | 0.12 |
0.15 | 44 | 53 | 233 | 40 | 1550 | 3 | 15 | 42.2 | 0.16 |
0.22 | 44 | 65 | 341 | 55 | 1550 | 2.9 | 15 | 62.7 | 0.22 |
0.3 | 44 | 75 | 465 | 55 | 1550 | 2.8 | 15 | 62.7 | 0.29 |
0.3 | 44 | 40 | 464 | 30 | 1550 | 2.8 | 15 | 34.2 | 0.11 |
0.47 | 44 | 48 | 729 | 35 | 1550 | 2.7 | 15 | 39.9 | 0.14 |
0.5 | 44 | 95 | 775 | 80 | 1550 | 2.7 | 15 | 91.2 | 0.44 |
0.5 | 44 | 50 | 775 | 40 | 1550 | 2.7 | 15 | 45.6 | 0.14 |
0.68 | 44 | 57.5 | 1054 | 45 | 1550 | 2.6 | 15 | 51.3 | 0.18 |
0.75 | 44 | 60 | 1163 | 50 | 1550 | 2.6 | 15 | 57 | 0.19 |
0.8 | 44 | 62 | 1240 | 50 | 1550 | 2.5 | 15 | 57 | 0.21 |
0.9 | 44 | 65 | 1395 | 55 | 1550 | 2.4 | 15 | 62.7 | 0.22 |
1 | 44 | 69 | 1100 | 60 | 1100 | 2.3 | 15 | 68.4 | 0.25 |
1.2 | 44 | 75 | 1320 | 65 | 1100 | 2.3 | 15 | 74.1 | 0.28 |
1.5 | 44 | 84 | 1650 | 70 | 1100 | 2.2 | 15 | 79.8 | 0.35 |
1.8 | 44 | 83 | 1980 | 75 | 1100 | 2 | 15 | 85.5 | 0.41 |
2 | 44 | 97 | 1700 | 80 | 850 | 2 | 15 | 91.2 | 0.45 |
4000VDC(1600VAC) | |||||||||
0.1 | 44 | 44 | 155 | 30 | 1550 | 2.8 | 15 | 40.8 | 0.12 |
0.15 | 44 | 53 | 233 | 40 | 1550 | 2.8 | 15 | 54.4 | 0.16 |
0.22 | 44 | 65 | 341 | 45 | 1550 | 2.7 | 15 | 61.2 | 0.22 |
0.3 | 44 | 75 | 465 | 50 | 1550 | 2.7 | 15 | 68 | 0.29 |
0.3 | 44 | 44 | 465 | 30 | 1550 | 2.7 | 15 | 40.8 | 0.12 |
0.47 | 44 | 54 | 729 | 40 | 1550 | 2.5 | 15 | 54.4 | 0.16 |
0.5 | 44 | 95 | 775 | 80 | 1550 | 2.6 | 15 | 108.8 | 0.44 |
0.5 | 44 | 56 | 775 | 45 | 1550 | 2.4 | 15 | 57.1 | 0.17 |
0.68 | 44 | 64 | 1054 | 50 | 1550 | 2.3 | 15 | 68 | 0.22 |
0.75 | 44 | 67 | 1163 | 55 | 1550 | 2.5 | 15 | 74.8 | 0.23 |
0.8 | 44 | 69 | 1240 | 55 | 1550 | 2.4 | 15 | 74.8 | 0.25 |
0.9 | 44 | 73 | 1395 | 60 | 1550 | 2.1 | 15 | 51.6 | 0.27 |
1 | 44 | 77 | 1100 | 65 | 1100 | 2.3 | 15 | 88.4 | 0.3 |
1.2 | 44 | 85 | 1320 | 70 | 1100 | 2.3 | 15 | 95.2 | 0.36 |
1.5 | 44 | 94 | 1650 | 80 | 1100 | 2.3 | 15 | 108.8 | 0.43 |
5000VDC(2000VAC) | |||||||||
0.06 | 57 | 41 | 180 | 30 | 3000 | 2.3 | 18 | 45 | 0.13 |
0.08 | 57 | 47 | 240 | 35 | 3000 | 2.3 | 18 | 52.5 | 0.16 |
0.12 | 57 | 57 | 360 | 45 | 3000 | 2.2 | 18 | 67.5 | 0.22 |
0.14 | 57 | 62 | 420 | 50 | 3000 | 2.2 | 18 | 75 | 0.26 |
0.15 | 57 | 64 | 450 | 53 | 3000 | 2.1 | 18 | 79.5 | 0.27 |
0.18 | 57 | 70 | 540 | 58 | 3000 | 2 | 18 | 87 | 0.32 |
0.2 | 57 | 74 | 600 | 60 | 3000 | 1.9 | 18 | 90 | 0.35 |
0.22 | 57 | 77 | 660 | 65 | 3000 | 1.7 | 18 | 97.5 | 0.38 |
0.3 | 57 | 89 | 900 | 70 | 3000 | 1.5 | 18 | 105 | 0.49 |
