CBB21 金属化聚丙烯膜直流包封电容器

CBB21型金属化聚丙烯膜电容器,以金属化聚丙烯膜为介质,以无感卷绕方式制芯,采用环氧树脂包封,适用于仪器仪表的直流和脉冲电流中,广泛使用于彩电、监视器的S-校准和回路中,并可作交流降压元件,特别适用于各类型的节能灯和电子整流器。

产品外形规则,单相引出结构,安装、使用方便。具有体积小、重量轻、安全可靠等特点。有较强的耐压和抗外电干扰能力。有优良的自愈特点。


技术参数
执行标准 IEC60384-16,GB10191
气候类型 40/85/21
额定电压 250VDC、400VDC、630VDC
容量范围 0.01μF~3.3μF
容量偏差 J(±5%),K(±10%),M(±20%)
耐电压 1.4Un 5s
损耗角正切 Tanδ≤0.002(1kHz)
绝缘电阻 C≤0.3μF,R≥25000MΩ
C>0.3μF,R.C≥7500s

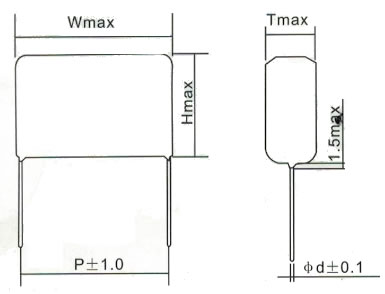

常用尺寸 单位:mm
容量
(μF)
250VDC 400VDC 630VDC
W T H P W T H P W T H P
0.01 - - - - - - - - 13 5.8 9.7 10
0.027 - - - - - - - - 13 7.2 11.9 10
0.1 13 6.3 9.5 10 13 7.4 10.6 10 13 8.2 12.9 10
0.12 13 6.7 9.9 10 13 8 11.2 10 18 7.1 11.8 15
0.15 18 6.2 8.7 15 18 6.5 10.2 15 23 6.5 11.2 20
0.18 18 6.4 9 15 18 7 10.1 15 23 7 11.7 20
0.22 18 6.9 9.5 15 18 7.5 10.7 15 23 7.6 12.3 20
0.27 18 7.5 10.4 15 18 8.2 11.3 15 23 8.4 13.7 20
0.33 23 6.9 9.5 20 23 7.5 10.6 20 23 9.2 13.8 20
0.39 23 7.4 9.8 20 23 8 11.2 20 23 9.9 14.5 20
0.47 23 8 10.3 20 23 8.6 11.8 20 23 10.2 15.4 20
0.56 23 8 10.9 20 23 9.3 12.4 20 23 11.1 16.3 20
0.68 23 8.3 11.5 20 23 10.1 13.2 20 23 12.2 17.4 20
0.82 23 8.3 13.8 20 23 10.2 15 20 23 13.4 18.6 20
1 23 9.1 13.8 20 23 11.2 15.8 20 23 14.8 21.6 20
1.2 23 9.9 14.6 20 23 12.1 16.8 20 34 11.9 19.8 31
1.5 23 11.9 15.7 20 23 13.5 18.2 20 34 13.3 21.2 31
1.8 23 11.9 16.7 20 23 14.7 19.5 20 34 13.9 23.4 31
2.2 29 9.8 17.7 26 29 12.3 20.2 26 34 15.5 24.9 31
2.7 29 10.9 18.7 26 29 13.6 21.5 26 34 17.2 26.6 31
3.3 29 12.1 19.9 26 29 15.2 23 26 34 19.1 28.6 31


备注:引出方式和外壳尺寸可以协商生产。
