CBB66 灯具电容器 铝壳

该产品适用于50/60Hz的电源,海拔不超过2000米的各类灯具电路之中,具有顺利启动光源及提高电网功率因数的功能。
此系列电容器安装时引出端上方应留15mm以上的空间确保防爆功能。

技术参数 |
执行标准 | GB18499-2001、IEC61048-1999 |
气候类型 | 40/85/21、40/105/21 |
额定电压 | 250VAC~660VAC |
容量范围 | 4μF~60μF |
容量偏差 | J(±5%) |
耐电压 | T-T:2Un 60s T-C:≥2500VAC 60s |
损耗角正切 | Tanδ≤0.002(50/60Hz) |
绝缘电阻 | T-T:≤3000S T-C:≥1000MΩ |
放电性能 | √2Un 断开60S后的剩余电动小于50V |

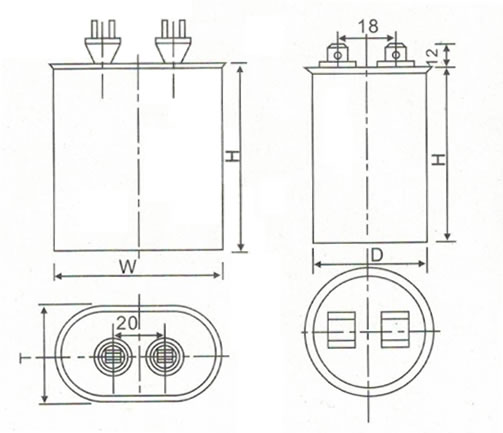

常用尺寸 | 单位:mm |
电压 (VAC) |
容量 (μF) |
椭圆 | 圆形 | |||
W | H | T | D | H | ||
450 | 10 | 51 | 90 | 31 | 42 | 90 |
13 | 51 | 90 | 31 | 45 | 90 | |
18 | 51 | 110 | 31 | 45 | 110 | |
26 | 71 | 110 | 45 | 50 | 130 | |
30 | 71 | 110 | 45 | 50 | 130 | |
40 | 71 | 130 | 45 | 60 | 130 | |
540 | 13 | 51 | 110 | 31 | 42 | 110 |
18 | 71 | 110 | 45 | 50 | 110 | |
26 | 71 | 110 | 45 | 50 | 130 | |
30 | 71 | 130 | 45 | 55 | 130 | |
35 | 71 | 130 | 45 | 60 | 130 | |
660 | 13 | 71 | 110 | 45 | 50 | 110 |
18 | 71 | 130 | 45 | 50 | 130 | |
22 | 71 | 150 | 45 | 55 | 130 | |
26 | 71 | 150 | 45 | 60 | 150 | |
30 | 71 | 150 | 45 | 60 | 150 |
备注:引出方式和外壳尺寸可以协商生产。
