CBB60 交流金属化薄膜电容器 引线

该产品主要特点是体积小、容量大、损耗低、具有良好的自愈性,适用于50/60Hz交流电路中,是洗衣机、分马力电动机的主要配套元件,有助于电动机的启动和运行。

技术参数 |
执行标准 | GB3667、UL810 |
气候类型 | 40/70/21 |
额定电压 | 250VAC~500VAC |
容量范围 | 4μF~40μF |
容量偏差 | J(±5%)、K(±10%) |
耐电压 | T-T:1.5Un 60s、2Un 60s T-C:≥2000VAC 2s 60s |
损耗角正切 | Tanδ≤0.002(50/60Hz)MPP Tanδ≤0.005(50/60Hz)MPET |
绝缘电阻 | T-T:≥3000M Ω.μF T-C:≥1000MΩ |

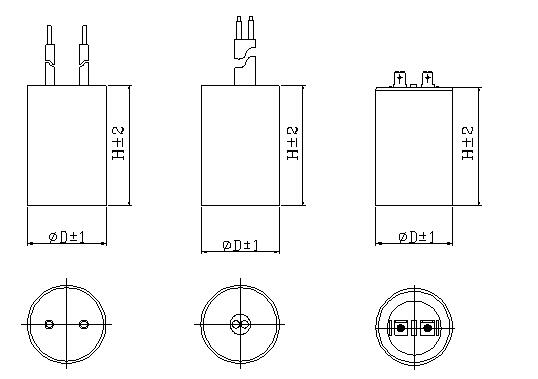

常用尺寸 | 单位:mm |
电压 | 容量(μF) | D | H |
250VAC | 4 | 26 | 40 |
5 | 30 | 47 | |
10 | 35 | 71 | |
15 | 35 | 71 | |
20 | 35 | 71 | |
25 | 35 | 78 | |
30 | 40 | 71 | |
50 | 40 | 95 | |
60 | 40 | 95 | |
100 | 45 | 95 | |
450VAC | 4 | 30 | 58 |
5 | 30 | 58 | |
10 | 35 | 71 | |
15 | 40 | 71 | |
20 | 40 | 90 | |
25 | 45 | 90 | |
30 | 45 | 90 | |
35 | 45 | 90 | |
40 | 50 | 120 | |
45 | 50 | 120 | |
50 | 50 | 120 |
备注:引出方式和外壳尺寸可以协商生产。
